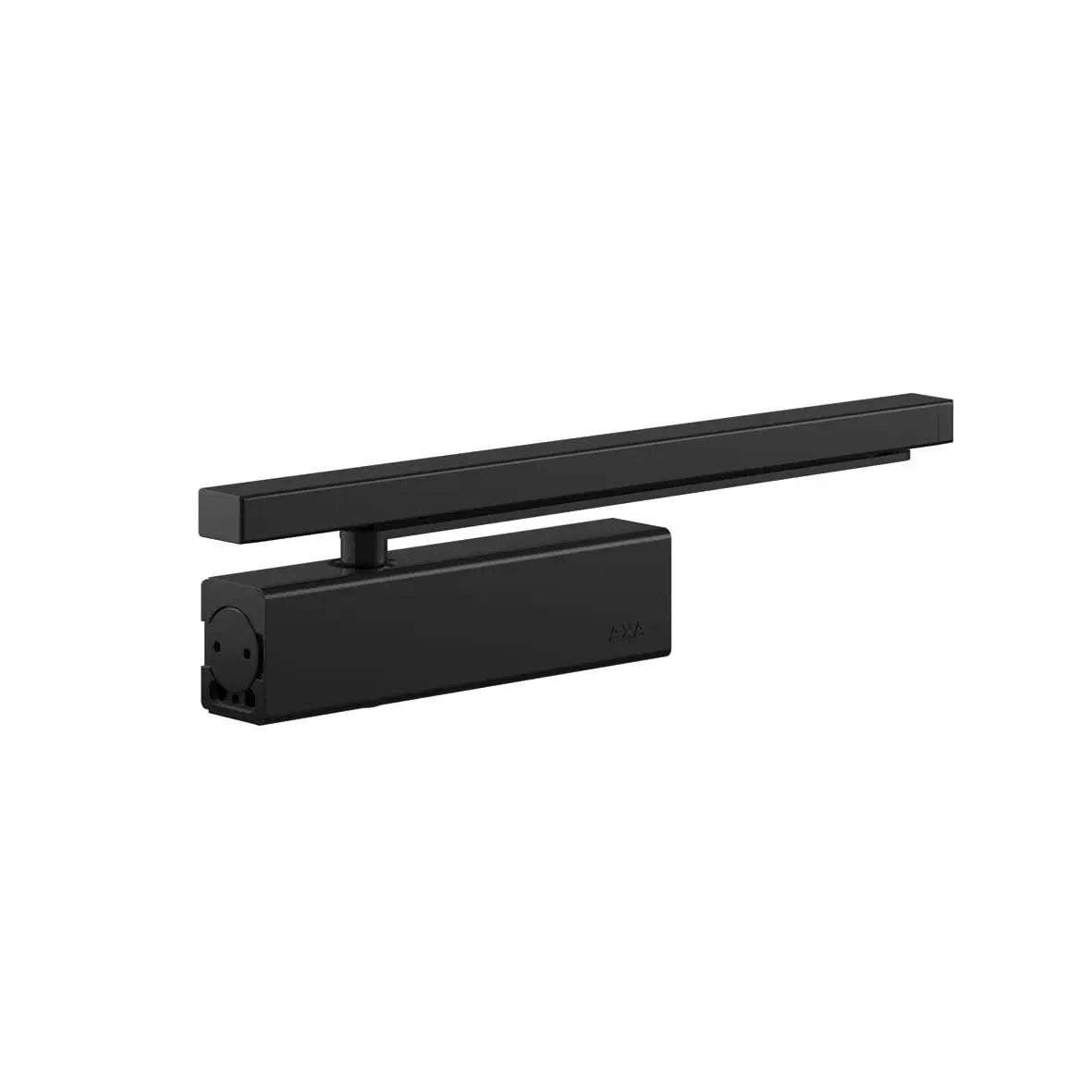

Deurdranger monteren: AXA 7509 glijarm deurdranger met boormal

deurdranger boormal

Türschließer montieren: so gelingt es in 8 Schritten

6. Okt 2026 Milan van de pol

Türschließer montieren: zuerst die Seite festlegen

Bevor du ein Loch bohrst, legst du fest, wohin der Türschließer kommt. Das entscheidet, ob das Gehäuse auf dem Türblatt oder auf der Zarge sitzt und ob der Arm zieht oder drückt. Öffnet deine Tür zu dir hin, setzt du das Gehäuse meist auf das Türblatt an der Bandseite. Öffnet sie von dir weg, kannst du das Gehäuse auf die Zarge setzen, also auf die Bandgegenseite. Die Bohrschablone in der Verpackung zeigt je Variante, welche Löcher du brauchst.

Situation	Gehäuse kommt auf	Gleitschiene oder Arm kommt auf	Achtung
Tür öffnet zu dir hin, Bandseite	Das Türblatt, bei den Bändern	Die Zarge, über der Tür	Zarge muss mindestens so tief sein wie die Gleitschiene
Tür öffnet von dir weg, Bandgegenseite	Die Zarge, über der Tür	Das Türblatt, oben	Tür muss sich frei bis 180 Grad öffnen können
Gestänge an der Innentür	Das Türblatt oder die Zarge	Arm steht sichtbar hervor	Arm stößt nicht an Wand oder Zarge an

Du weißt noch nicht, ob du eine Gleitschiene oder ein Gestänge willst? Dann lies zuerst Türschließer mit Gleitschiene oder Gestänge: was wählst du?

Welcher Türschließer passt zu deiner Tür?

Einen Türschließer zu montieren hat nur Sinn, wenn er zu Gewicht und Breite der Tür passt. Ist er zu leicht, fällt die Tür nicht zu. Ist er zu schwer, öffnet die Tür nur mühsam. Miss also zuerst die Breite und schätze das Gewicht.

Modell	Arm	Schließkraft	Maximale Tür	Preis ab
Intersteel DR 122	Gestänge	EN 2 bis 4	80 kg, 1100 mm	51,95 Euro
Intersteel DR 124	Gleitschiene	EN 3	60 kg	75,99 Euro
AXA 7508	Gleitschiene	EN 1 bis 3	60 kg, 950 mm	67,15 Euro
AXA 7509	Gleitschiene	EN 1 bis 4	80 kg, 1100 mm	86,95 Euro
AXA 7510 und 7511	Gleitschiene	EN 3 bis 6	120 kg, 1400 mm	171,00 Euro

Die AXA 7508 bis 7511 öffnen maximal 180 Grad und haben eine Bohrschablone im Karton. Hast du eine Brandschutztür, muss der Türschließer dafür zugelassen sein. Lies dazu unseren Artikel über den Freilauftürschließer an einer Brandschutztür.

Was brauchst du, um einen Türschließer zu montieren?

Das Werkzeug ist überschaubar. Du brauchst eine Bohrmaschine mit einem Bohrer von 3,5 bis 4 mm zum Vorbohren (das genaue Maß steht in der Montageanleitung), einen Kreuzschlitzschraubendreher, einen Bleistift, eine Wasserwaage und eine Trittleiter. Ein zweites Paar Hände hilft, wenn die Tür schwer ist. Die Schrauben liegen meist in der Verpackung. Brauchst du andere Schrauben für ein Türblatt oder eine Zarge aus Stahl, dann schau bei unserem Befestigungsmaterial.

Einen Türschließer selbst montieren in 8 Schritten

Rechne beim ersten Türschließer mit etwa 30 Minuten. Die Reihenfolge unten verhindert die meisten Fehler.

Schritt 1: Tür prüfen

Ein Türschließer kann eine verzogene oder klemmende Tür nicht richten. Schließt deine Tür jetzt schon ohne Hängen? Wenn nicht, bring das zuerst in Ordnung mit Tür einstellen bei einer klemmenden Tür.

Schritt 2: Bohrschablone an der richtigen Stelle aufkleben

Halte die Schablone an das Türblatt oder die Zarge, richte sie mit der Wasserwaage aus und klebe sie mit Klebeband fest. Achte darauf, dass die Kante der Schablone genau an der Türkante liegt. Eine Schablone, die 2 mm schief sitzt, ergibt einen Arm, der später klemmt.

Schritt 3: anzeichnen und vorbohren

Markiere die Bohrpunkte mit einem Bleistift oder Nagel durch die Schablone und bohre auf Schraubentiefe vor. Holz bohrst du vor, damit es nicht splittert. Bei einer Stahlzarge nimmst du Metallschrauben oder Blindnieten, die zum Material passen.

Schritt 4: Gehäuse festschrauben

Setze das Gehäuse des Türschließers auf die vorgebohrten Löcher und ziehe die Schrauben fest an. Das Gehäuse muss plan am Türblatt oder an der Zarge liegen. Hat es Spiel, zieh die Schrauben nach.

Schritt 5: Gleitschiene oder Arm montieren

Bei einer Gleitschiene schraubst du die Schiene auf die Zarge oder auf das Türblatt, im Abstand, den die Schablone vorgibt. Beim Gestänge montierst du das Gegenstück auf der Zarge. Halte die Tür etwa 90 Grad offen, während du den Arm auf die Achse steckst.

Schritt 6: Arm in den richtigen Winkel bringen

Bei den meisten Modellen setzt du den Arm bei geschlossener Tür auf die Achse und spannst ihn danach eine Vierteldrehung bis eine halbe Drehung vor. In der Montageanleitung steht, welche Stellung zu deinem Modell gehört. Ein Arm, der zu lose sitzt, ergibt einen Türschließer, der die Tür nicht zubekommt.

Schritt 7: Schließgeschwindigkeit einstellen

Öffne die Tür ganz, lass sie los und schau, wie sie schließt. Eine Tür sollte in etwa 5 bis 7 Sekunden zufallen. Welche Schraube was macht, liest du in Türschließer einstellen: welche Schraube macht was?

Schritt 8: Tür drei Mal testen

Lass die Tür drei Mal ganz auf und zu gehen und fühle, ob sie sanft ins Schloss fällt. Teste sie auch bei Wind, besonders an einer Außentür.

Welche Fehler kommen am häufigsten vor?

Vier Fehler sehen wir immer wieder.

Fehler	Folge	Lösung
Schablone schief aufgeklebt	Arm klemmt oder die Tür schließt schief	Schablone neu aufkleben und mit der Wasserwaage prüfen
Türschließer zu leicht für die Tür	Tür schließt nicht oder bleibt einen Spalt offen	Höhere EN-Klasse oder schwereres Modell
In Holz nicht vorgebohrt	Holz splittert, die Schrauben halten nicht	Loch mit Holzleim und Zahnstocher füllen, neu vorbohren
Arm zu lose aufgesetzt	Türschließer hat zu wenig Vorspannung	Arm von der Achse nehmen und eine Stellung weiter setzen

Aus unserer Beratungspraxis

Ein Kunde rief uns an, weil sein neuer Türschließer die Tür zum Hauswirtschaftsraum nicht mehr ganz zubekam. Die Tür war 880 mm breit und wog etwa 25 kg, der Türschließer war also richtig gewählt. Die Bohrschablone saß allerdings 3 mm zu hoch, wodurch der Arm in einem zu scharfen Winkel stand. Er hat die Gleitschiene mit neuen Löchern 3 mm tiefer gesetzt, und die Tür fiel sofort in 6 Sekunden sanft ins Schloss. Das kostete ihn fünf Minuten extra und zwei neue Schrauben.

Was bestellst du jetzt?

Wähle nach Türbreite und Gewicht, nicht nach Marke.

Innentür bis 60 kg und 950 mm: eine Gleitschiene aus der Kategorie Türschließer mit Gleitschiene, zum Beispiel die AXA 7508.

Günstige Wahl für Hauswirtschaftsraum oder Abstellraum: ein Modell aus der Kategorie Türschließer mit Gestänge.

Schwerere Tür bis 80 kg: die AXA 7509 oder die Intersteel DR 122 aus unseren Türschließern.

Tür, die manchmal offen bleiben soll: ein Türpuffer fängt die Tür ab, ohne den Türschließer zu belasten.

Hilfe nötig?

Du bist nicht sicher, welcher Türschließer zu deiner Tür passt, oder kommst beim Montieren nicht weiter? Schick uns die Breite der Tür, eine Schätzung des Gewichts und ein Foto der Situation. Dann sagen wir dir, welches Modell du brauchst und auf welche Seite es gehört.

Häufig gestellte Fragen

Kann ich einen Türschließer selbst montieren?

Ja. Mit einer Bohrmaschine, einem Schraubendreher und der mitgelieferten Bohrschablone schaffst du es in etwa 30 Minuten. Klebe die Schablone waagerecht auf und bohre in Holz immer vor.

Auf welche Seite der Tür montiere ich den Türschließer?

Meist auf die Bandseite. Öffnet die Tür zu dir hin, sitzt das Gehäuse auf dem Türblatt. Öffnet sie von dir weg, kann das Gehäuse auf die Zarge. Bei AXA-Modellen ist der Türschließer auf der Bandseite oder der Bandgegenseite möglich, auf dem Türblatt oder auf der Zarge.

Welchen Türschließer brauche ich für meine Tür?

Das hängt von Breite und Gewicht ab. Für eine Tür bis 950 mm und 60 kg genügt zum Beispiel die AXA 7508. Bis 1100 mm und 80 kg nimmst du die AXA 7509 oder die Intersteel DR 122.

Wie lange dauert es, einen Türschließer zu montieren?

Beim ersten Mal etwa 30 Minuten, ein geübter Heimwerker schafft es in 15 Minuten. Die meiste Zeit geht in das saubere Aufkleben der Schablone und in das Einstellen.

Kann ich einen Türschließer an einer Brandschutztür montieren?

Nur wenn der Türschließer für diese Tür zugelassen ist, zum Beispiel nach EN 1154 und EN 1634 wie die AXA 7508 bis 7511. Einfache Offenhaltesets sind an Brandschutztüren nicht erlaubt.

Warum schließt meine Tür nach dem Montieren nicht?

Meist ist der Türschließer zu leicht für die Tür, der Arm sitzt zu lose oder die Gleitschiene steht schief. Prüfe zuerst die EN-Klasse und die Stellung des Arms, bevor du an den Einstellschrauben drehst.

Kann ich einen alten Türschließer durch einen neuen ersetzen?

Ja. Passen die Bohrlöcher des neuen Typs auf die alten, ist es schnell erledigt. Sonst klebst du die neue Schablone darüber und bohrst neue Löcher. Die alten Löcher deckst du ab oder füllst sie mit Holzleim und Zahnstochern.
