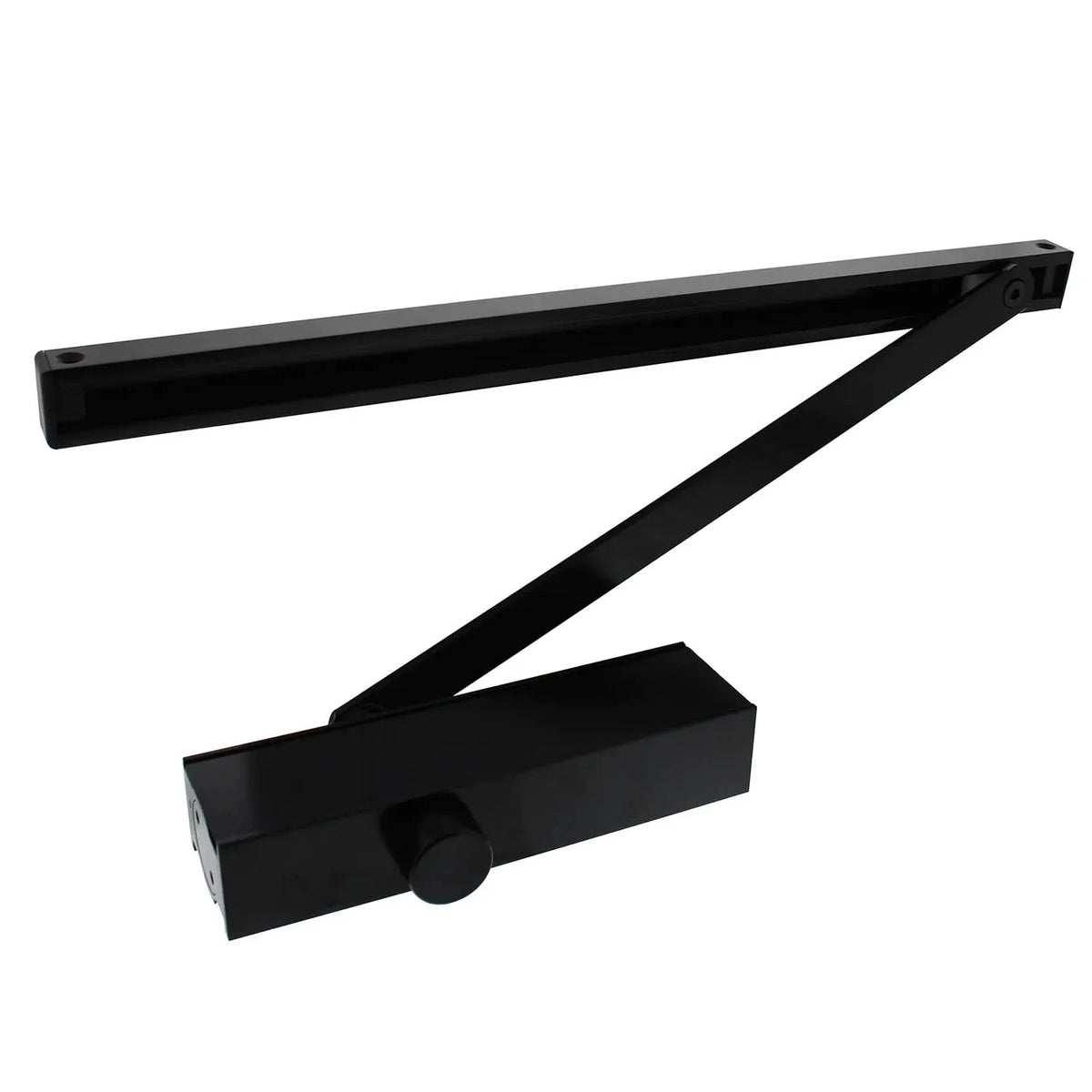

Deurdranger met glijarm in het zwart, het armtype waar een vrijloopdranger op werkt

brandwerende deur

Freischwingender Schließer an einer Feuerschutztür: Worauf ist zu achten?

26. Aug 2026 Milan van de pol

Was genau ist ein Türschließer mit Rückrollsperre?

Kurz gesagt: Ein freilaufender Türschließer ist ein Türschließer mit einer elektromagnetischen Kupplung, die sich vorübergehend deaktivieren lässt. Im freilaufenden Zustand fühlt sich die Tür wie eine normale Tür ohne Schließer an. Sie können sie in jeder Position loslassen, und sie bleibt dort. Sobald der Strom ausfällt, beispielsweise durch einen Rauchmelder, eine Brandmeldeanlage oder einen Stromausfall, greift die Feder und die Tür schließt.

Dieses Prinzip nennt man kraftfreie Sicherheit. Die Tür schließt also nur dann, wenn etwas schiefgeht, nicht, wenn alles in Ordnung ist. Ein freischwingender Türschließer verfügt daher immer über einen solchen Schließmechanismus. Gleitarm mit Gleitschiene notwendig, denn nur so kann sich der Arm frei bewegen. Scherenarm Ist das nicht möglich?

Warum muss eine feuerbeständige Tür selbstschließend sein?

Eine feuerbeständige Tür hält Feuer und Rauch 30 oder 60 Minuten lang zurück. Allerdings gibt es eine Bedingung: Sie muss geschlossen sein. Aus statischer Sicht ist eine offene feuerbeständige Tür eine Öffnung in der Wand. Daher schreiben die Vorschriften vor, dass Türen in Brandabschnitten selbstschließend sein müssen.

Seit dem 1. Juli 2022 gilt dies auch für die Eingangstüren von Wohnungen, die zu einem gemeinsamen Flur oder einer Galerie in einem Wohngebäude führen. Diese Türen müssen automatisch schließen. Das ist für Bewohner oft ärgerlich, da die Tür beim Hineintragen der Einkäufe ständig zuknallt. Genau dafür gibt es Türschließer mit Schwingschutz.

Freilaufender Türschließer oder Standard-Türschließer: Der Unterschied

Beide schließen die Tür. Der Unterschied liegt darin, was den Rest des Tages passiert.

Besonderheit	Standard-Türschließer	Freilaufender Türschließer
Täglich öffnen	Stets Gegendruck von der Feder	Kein Widerstand, die Tür schwingt frei.
Lassen Sie die Tür offen	Nur mit Verriegelungsfunktion im Arm	In jeder Position, sogar in halboffener Position.
Strombedarf	NEIN	Ja, üblicherweise 24 V Gleichstrom.
Im Falle eines Rauchmelders oder Stromausfalls	schließt immer	Verbindet sich und stellt sofort eine Verbindung her.
Standard	EN 1154	EN 1154 in Kombination mit EN 1155
Geeignet für	Haustür, Hintertür, Geschäftstür, Windfang	Feuerbeständige Türen in Fluren und Wohngebäuden
Preisangabe	Ab etwa 40 Euro	Ab ca. 350 Euro

Sind Sie sich bezüglich der verschiedenen Armtypen noch unsicher? Dann lesen Sie zunächst unsere Erklärung dazu. ein Türschließer mit Gleitarm oder Scherenarm. Und wenn Sie wissen möchten, wie die Technologie im Bus funktioniert, dann Wie funktioniert ein Türschließer? Erkläre das Schritt für Schritt.

EN 1154, EN 1155 und EN 1158 im Klartext

Drei Standardnummern, die Sie auf jedem Produktaufkleber finden. Ihre Bedeutung:

EN 1154 Es geht um den Türschließer selbst: Schließt er zuverlässig und mit welcher Kraft?
EN 1155 Es geht um die Haltefunktion: Darf dieses Gerät eine feuerbeständige Tür offen halten und sie rechtzeitig wieder freigeben?
EN 1158 Es geht um Doppeltüren: den Sequenzführer, der sicherstellt, dass die Türen in der richtigen Reihenfolge schließen.

Für eine feuerbeständige Tür benötigen Sie einen Türschließer, der der Norm EN 1154 entspricht, und eine Feststellfunktion gemäß EN 1155. Wenn er nur der Norm EN 1154 entspricht, kann die Tür möglicherweise nicht in Position gehalten werden.

Zu beachtende Schließkräfte und Abmessungen

Die Schließkraft wird in einer EN-Klasse angegeben.Je breiter und schwerer die Tür, desto höher die Brandschutzklasse. In der Praxis wird für feuerbeständige Türen mindestens die Norm EN 3 eingehalten, da die Tür zusätzlich gegen eine Zugluft- und eine Falldichtung abdichten muss.

EN-Klasse	Türbreite bis zu	Türgewicht bis zu	Typisch für
EN 2	850 mm	40 kg	Leichte Innentür, nicht feuerfest
EN 3	950 mm	60 kg	Standard-Hauseingangstür 880 mm
EN 4	1100 mm	80 kg	Breite Korridortür, schwere feuerfeste Tür
EN 5	1250 mm	100 kg	Eingangstür eines Gewerbegebäudes
EN 6	1400 mm	120 kg	Schwere Stahl- oder Glastür

Beachten Sie außerdem folgende Punkte:

Einstellbereich. Die meisten freischwingenden Türschließer sind stufenlos von EN 3 bis EN 6 einstellbar, sodass Sie sie an die Tür anpassen können.
Stromversorgung. Rechnen Sie mit 24 V Gleichstrom. Daher muss ein Kabel zur Tür verlegt werden, üblicherweise über die obere Schiene oder eine Kabeldurchführung im Scharnier.
Bouwmaat Ein aufgesetzter Türschließer mit Gleitschiene ist ca. 60 mm hoch und 300 bis 400 mm breit. Bitte messen Sie den Türsturz vor der Bestellung.
Drehrichtung Fast alle Modelle können nach DIN links oder DIN rechts montiert werden, allerdings muss dazu die Gleitschiene umgedreht werden.
Rauchmelder im Inneren oder daneben. Es gibt Modelle mit eingebautem Rauchmelder in der Schiene und Modelle, die man an einen Rauchmelder anschließt. eigenständiger Rauchmelder oder an die Brandmeldeanlage des Gebäudes.

Wozu verwendet man einen freilaufenden Türschließer?

Vier Situationen, in denen diese Art von Türschließer wirklich ein Problem löst:

Wohnungseingangstür in einem Apartmentkomplex. Die Tür muss selbstschließend sein, aber die Bewohner möchten sie beim Ausladen des Autos offen lassen können. Ein typischer Fall.
Flur in einer Pflegeeinrichtung oder Wohngruppe. Bewohner, die einen Rollator oder Rollstuhl benutzen, können eine EN-4-Tür nicht aufdrücken. Im Freischwingmodus lässt sich die Tür mühelos öffnen.
Brandschutztrennung zwischen Büro und Lager. Tagsüber gehen viele Leute vorbei, deshalb bleibt die Tür am besten offen. Bei Alarm schließt sie sich.
Tür zwischen Garage und Haus. In vielen Häusern handelt es sich dabei um eine feuerbeständige Tür. Dank eines leichtgängigen Mechanismus kann man sich während der Arbeit frei hin und her bewegen.

Sicherung einer feuerfesten Tür mit einem Türstopper: vorzugsweise nicht

Das ist der häufigste Fehler. Ein regelmäßiger Türstopper, Ein Haken oder Türstopper hält die Tür mechanisch offen. Im Brandfall bleibt die Tür daher einfach offen, da nichts sie entriegelt. Dies ist bei einer feuerbeständigen Tür nicht zulässig.

Um die Tür sicher zu verriegeln, benötigen Sie eine Lösung, die sich bei Erkennung automatisch entriegelt. Dies lässt sich mit einem freischwingenden Türschließer oder mit einem elektromagnetischen Türhalter (einem 24-V-Türmagneten) in Kombination mit einem Standard-Türschließer realisieren. Beide entsprechen der Norm EN 1155. Türpuffer Der Türstopper dient ausschließlich dem Schutz der Wand und hat nichts mit Brandschutz zu tun.

So wählen Sie in fünf Schritten das Richtige aus

Prüfen Sie, ob die Tür tatsächlich feuerbeständig ist. Prüfen Sie das Typenschild oben oder seitlich am Türblatt. Steht dort WRD 30, EI2 30 oder 60 Minuten, können Sie das Gerät verwenden.
Messen Sie die Tür aus. Breite und Gewicht bestimmen die EN-Klasse. Ein Standardtürblatt mit den Maßen 880 x 2015 mm und einer Dicke von 40 mm wiegt in feuerbeständiger Ausführung leicht 45 bis 55 kg.
Ermitteln Sie die Montageseite. Drückseite oder Zugseite und DIN links oder DIN rechts. Im Zweifelsfall: Stellen Sie sich vor die Tür; befindet sich das Scharnier rechts, handelt es sich um DIN rechts.
Wählen Sie den Detektor aus. Schließen Sie die Anlage an ein bestehendes Brandmeldesystem an oder entscheiden Sie sich für eine Version mit einem Melder in der Schiene? In einem Wohngebäude ohne Brandmeldeanlage ist letztere Variante in der Regel die bequemste.
Die Stromversorgung regeln. Kein Türschließer mit Freilauf funktioniert ohne 24-V-Anschluss neben der Tür. Lassen Sie dies von einem Fachmann durchführen, falls die Verkabelung noch nicht vorhanden ist.

Aus der Praxis unseres Ausstellungsraums

Letzten Monat kam ein Vorstandsmitglied der Eigentümergemeinschaft aus Doetinchem mit einem Foto auf seinem Handy vorbei. Die Bewohner ihres Wohnkomplexes hatten alle Türschließer an den Wohnungseingangstüren abgeschraubt, weil die Türen zuschlugen und niemand mit Einkäufen hineinkam. Die Feuerwehr hatte dies bei einer Inspektion bemängelt.

Wir haben gemeinsam die Kosten für die Ausstattung aller 24 Türen mit Türschließern für Freischwinger berechnet. Das erwies sich als zu teuer. Letztendlich wurde es eine Kombination: Türschließer für Freischwinger an den sechs Türen im stark frequentierten Mittelgang und eine Standard-Türschließer mit Gleitarm Die Tür wurde immer wieder auf EN 3 zurückgesetzt. Sie schließt sanfter, ist aber weiterhin selbstschließend, und die Beschwerden waren verschwunden. Nicht jede Tür braucht die teuerste Lösung.

Brauchen Sie Hilfe?

Sie sind sich nicht sicher, ob Ihre Tür feuerfest ist oder schwanken zwischen einem freischwingenden Türschließer und einem mit elektromagnetischer Feststellfunktion? Schicken Sie uns ein Foto des Typenschilds und der oberen Schiene und teilen Sie uns die Türbreite mit. Wir sagen Ihnen dann ehrlich, was Sie benötigen – auch wenn es eine günstigere Lösung ist als ursprünglich geplant. Natürlich können Sie uns auch anrufen, und wir schauen uns das gemeinsam an.

Häufig gestellte Fragen

Worin besteht der Unterschied zwischen einem Türschließer und einem Mitnehmer-Türschließer?

Ein herkömmlicher Türschließer drückt die Tür immer zu, sodass man bei jedem Öffnen den Federdruck spürt. Ein freischwingender Türschließer schaltet diesen Federdruck ab, solange Strom anliegt. Die Tür schwingt dann frei. Selbst bei Stromausfall oder Auslösung des Rauchmelders schließt sie sich trotzdem.

Funktioniert ein Türschließer mit Freilauffunktion auch bei Stromausfall?

Ja. Das System ist so konstruiert, dass es auch im stromlosen Zustand sicher funktioniert. Ohne Strom greift die Kupplung ein und der Türschließer verhält sich wie ein normaler selbstschließender Türschließer. Ihre Tür ist daher im Falle einer Fehlfunktion geschützt.

Darf ich eine feuerfeste Tür mit einem Türstopper offen halten?

Nein. Eine mechanische Türfeststellvorrichtung oder ein Türstopper löst sich im Brandfall nicht aus, wodurch der Brandschutz unwirksam wird. Nur Türfeststellsysteme gemäß EN 1155 dürfen eine feuerbeständige Tür offen halten, da sie sich bei einem Alarm automatisch lösen.

Welche Schließkraft benötige ich für eine feuerbeständige Tür?

Bei feuerbeständigen Türen ist mindestens EN 3 erforderlich. Bei einer Türbreite von mehr als 950 mm oder einem Türgewicht von mehr als 60 kg ist EN 4 ausreichend. Die meisten Türschließer für freischwingende Türen sind von EN 3 bis EN 6 einstellbar und ermöglichen so auch nachträgliche Anpassungen.

Kann ein Türschließer für freischwingende Türen an einem Scherenarm montiert werden?

Nein, ein freischwingender Türschließer benötigt immer einen Gleitarm mit Gleitschiene. Nur so kann sich der Arm ohne Gegendruck frei bewegen. Ein Scherenarm ist mechanisch gekoppelt und kann diese Freischwingung nicht erreichen.

Benötige ich dafür eine Brandmeldeanlage?

Nicht unbedingt. Verfügt das Gebäude bereits über eine Brandmeldeanlage, wird der Türschließer daran angeschlossen. Andernfalls sollte man ein Modell mit integriertem Rauchmelder wählen oder ihn an einen separaten Rauchmelder über der Tür anschließen.

Was kostet ein Türschließer ungefähr?

Ein kompletter Türschließer mit Gleitschiene kostet ab etwa 350 Euro, mit integriertem Rauchmelder 500 bis 700 Euro pro Tür. Ein Standardschließer mit separatem elektromagnetischem Feststellmechanismus ist oft günstiger, erfordert aber mehr Montageaufwand.
