Die Scharnierarten auf einen Blick
Scharniere sehen sich ähnlich, bis du zwei davon nebeneinander legst. Der Unterschied steckt im Drehpunkt, in der Form des Bandlappens und in der Art, wie das Band in die Tür eingebaut wird. Hier findest du die Scharnierarten, die dir im und am Haus begegnen, mit den Maßen, die wir führen.
| Typ | Wofür | Maße bei uns | Marken |
|---|---|---|---|
| Kugellagerscharnier | Stumpf einschlagende Tür, schwere Tür | 76 x 76 und 89 x 89 mm | Intersteel, Dulimex, Formani, Artitec |
| Gleitlagerband | Viel genutzte Innentür, pflegearm | 89 x 89 und 150 x 89 mm | Dulimex |
| Aufsatzband (Paumelle) | Gefälzte Tür, Tür zum Ausheben | 76 x 76, 80 x 80 und 89 x 89 mm | HDD, Sterk |
| Aushebescharnier | Tür häufig ausheben, Malerarbeiten | 89 x 89 mm | Dulimex |
| Sicherheitsscharnier | Außentür, nach außen öffnend | 89 x 89 x 3 mm | AXA, Intersteel, Dulimex |
| Unsichtbares Scharnier | Schlichte Designtür, Pivottür | 130 x 30, 150 x 25, 160 x 32 und 177 x 28 mm | AXA |
| Pendeltürband | Tür, die selbst schließt | Verschiedene Maße | Dulimex |
| Fitschenband | Fenster, leichte oder dünne Tür | Verschiedene Maße | Dulimex |

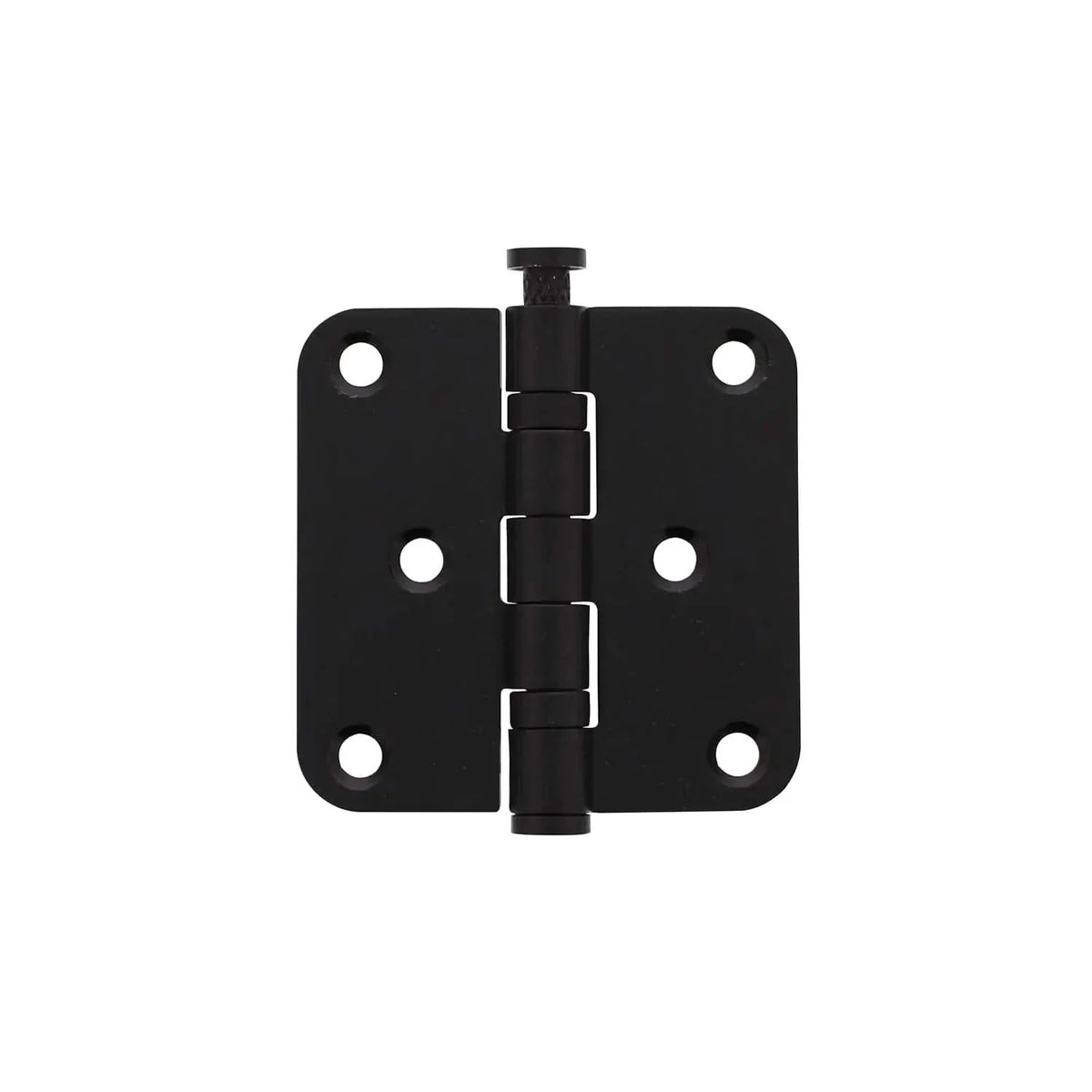

Kugellagerscharnier: der Standard für die stumpf einschlagende Tür
Hast du eine stumpf einschlagende Tür, also eine Tür, die genau in die Zarge fällt? Dann landest du fast immer beim Kugellagerscharnier. Im Drehpunkt sitzen kleine Kugeln, dadurch läuft die Tür leicht und fängt nicht an zu quietschen. Diese Bänder tragen viel Gewicht und sind deshalb für massive Holztüren geeignet.
Du wählst zwischen runder und eckiger Ecke. Das ist keine Geschmacksfrage: Die vorhandene Bandausnehmung in deiner Tür bestimmt, welche Form passt. Schau also zuerst auf die Ausnehmung und erst danach auf das Band.
Gleitlagerband: pflegearm und leise
Ein Gleitlagerband arbeitet nicht mit Kugeln, sondern mit selbstschmierenden Kunststoffringen. Die Tür läuft dadurch geräuschlos, ohne dass du je Öl aufsprühen musst. Praktisch für Türen, die den ganzen Tag auf und zu gehen, etwa zur Küche oder zum Wohnzimmer.
Bei den schwereren Ausführungen trifft man auf Maße wie 150 x 89 mm, oft mit SKG-Zertifizierung für Außentüren. SKG ist das niederländische Sicherheitsgütesiegel.
Aufsatzband: zwei getrennte Hälften
Ein Aufsatzband, in den Niederlanden Paumelle genannt, besteht aus zwei Teilen, die nicht miteinander verbunden sind. Auf der Zarge sitzt das Teil mit dem Stift, auf der Tür das Teil mit der Hülse. Du hängst die Tür auf die Stifte. Willst du sie zum Lackieren abnehmen, hebst du sie einfach wieder aus.
Aufsatzbänder gehören zu gefälzten Türen, also Türen, die über die Zarge greifen. Achte auf die Anschlagrichtung: Ein Aufsatzband ist DIN links oder DIN rechts, und das falsche passt nicht. In Belgien sind 80 x 80 mm üblich, in den Niederlanden 89 x 89 mm. Bestellst du eine Tür aus Belgien, schau bei den belgischen Bändern mit Zierkopf.
Aushebescharnier: Tür in zehn Sekunden heraus
Beim Aushebescharnier treibst du den Stift mit Schraubendreher und Hammer von oben heraus. Danach hebst du die Tür aus der Zarge. Ideal, wenn du lackieren willst oder einen Schrank hereintragen musst.
Das Band selbst bleibt sitzen, du musst also nichts abschrauben und nichts neu ausrichten. Bei Innentüren ist das genau richtig. Bei einer nach außen öffnenden Außentür willst du diesen Typ gerade nicht, denn dann kann ein Fremder das ebenso.
Sicherheitsscharnier: mit Hintergreifhaken
Ein Sicherheitsscharnier hat auf dem einen Bandlappen einen Stahlstift, der beim Schließen der Tür in ein Loch im anderen Bandlappen greift. Dieser Hintergreifhaken sorgt für die Bandseitensicherung. Auch wenn jemand den Scharnierstift heraustreibt, bleibt die Tür in der Zarge verankert.
Achte auf die SKG-Zertifizierung, das niederländische Sicherheitsgütesiegel. Für ein Wohnhaus sind 2 Sterne das Minimum und 3 Sterne besser. AXA liefert unter anderem das Smart Easyfix in 89 x 89 x 3 mm, Intersteel hat Kugellagerscharniere mit Hintergreifhaken in Edelstahl gebürstet.
Unsichtbares Scharnier: du siehst nichts davon
Ein unsichtbares Scharnier, auch verdecktes Scharnier genannt, verschwindet vollständig in der Stirnseite von Tür und Zarge. Bei geschlossener Tür siehst du nur eine schmale Fuge. Das AXA 1910-3D ist 3D verstellbar, du kannst die Tür nach der Montage also in drei Richtungen nachjustieren, ohne etwas abzuschrauben.
Die Montage ist genauere Arbeit als bei einem normalen Band, denn die Ausnehmung muss auf den Millimeter stimmen. Willst du diesen Effekt bei einer Pivottür, dann lies unseren Artikel über Pivottüren und unsichtbare Scharniere.
Pendeltürbänder und Fitschenbänder
Ein Pendeltürband hat eine Feder im Drehpunkt, die die Tür zurück in die geschlossene Stellung drückt. Du kennst sie von den Pendeltüren in der Gastronomie. Zu Hause sind sie praktisch bei einer Tür, durch die du oft mit vollen Händen gehst.
Ein Fitschenband hat eine Form, durch die es weniger tief eingefräst werden muss. Das ist angenehm bei dünnem Holz, etwa bei Fenstern und leichten Türen. Für die passenden Fensterbeschläge haben wir ein eigenes Sortiment.
Aus unserer Beratungspraxis
Ein Bauunternehmer aus Zwolle rief wegen einer Wohnung mit 14 Innentüren an. Er wollte überall Messingbänder, aber der Bewohner beklagte sich, dass die Türen nach drei Monaten quietschten. Verbaut waren einfache Bänder mit Stahlstift, ohne Lager.
Wir haben alle 14 Türen auf Kugellagerscharniere aus Messing in 89 x 89 mm umgestellt, 3 pro Tür, weil es massive Türen waren. Das ergab 42 Bänder. Seitdem kam keine Beschwerde mehr. Der Unterschied lag allein im Drehpunkt: Ein Kugellager trägt das Gewicht, ein blanker Stift schleift.
Worauf achtest du beim Bestellen?
- Das Maß. Miss dein altes Band aus: Höhe, Breite und Blechdicke. In den Niederlanden ist 89 x 89 mm am gängigsten, danach 76 x 76 mm.
- Die Eckform. Rund oder eckig, je nach der Bandausnehmung, die schon vorhanden ist.
- Die Anschlagrichtung. Nur bei Aufsatzbändern. Kugellagerscharniere sind symmetrisch und passen immer.
- Die Blechdicke. 2,0 mm für leichte Türen, 2,5 mm als Standard, 3,0 mm für schwere Türen und Außentüren.
- Die Farbe. Stimme die Bänder auf deine Türgriffe ab. Wir haben unter anderem Schwarz, Edelstahl, Messing und Gold.
Was bestellst du jetzt?
Kennst du Typ und Maß? Dann zählst du die Türen und nimmst das mal 2 oder mal 3, abhängig vom Gewicht. Bestelle gleich einen Satz Scharnierschrauben mit, denn bei Austauscharbeiten sind die alten Löcher oft ausgerissen.
Das vollständige Angebot findest du bei den Scharnieren, oder sieh dir alles einschließlich der Aufsatzbänder bei den Türscharnieren an.
Brauchst du Hilfe?
Schwankst du zwischen einem Aufsatzband und einem Kugellagerscharnier, oder kennst du das Gewicht deiner Tür nicht? Schick uns ein Foto der Türstirnseite mit dem eingebauten Band und nenne das Maß, das du gemessen hast. Dann suchen wir den passenden Artikel für dich heraus.
Häufig gestellte Fragen
Welche Scharnierarten gibt es für Türen?
Am häufigsten sind Kugellagerscharniere, Gleitlagerbänder, Aufsatzbänder, Aushebescharniere, Sicherheitsscharniere mit Hintergreifhaken, unsichtbare Scharniere, Pendeltürbänder und Fitschenbänder. Welchen Typ du brauchst, ergibt sich aus deiner Tür, nicht aus deinem Geschmack.
Was ist der Unterschied zwischen einem Scharnier und einem Aufsatzband?
Ein Scharnier ist ein Stück mit einem festen Stift zwischen zwei Bandlappen. Ein Aufsatzband besteht aus zwei getrennten Hälften: ein Teil mit Stift auf der Zarge und ein Teil mit Hülse auf der Tür. Dadurch kannst du die Tür ohne Schraubendreher ausheben.
Was ist der Unterschied zwischen Kugellager und Gleitlager?
Ein Kugellagerscharnier dreht auf kleinen Stahlkugeln und kann viel Gewicht tragen. Ein Gleitlagerband dreht auf selbstschmierenden Kunststoffringen, das ist wartungsfrei und leise, bietet aber weniger Tragfähigkeit.
Welches Scharnier nimmst du für eine Außentür?
Ein Sicherheitsscharnier mit Hintergreifhaken aus Edelstahl oder mit PVD-Beschichtung, in 89 x 89 x 3 mm. Achte auf die SKG-Zertifizierung: 2 Sterne sind das Minimum für ein Wohnhaus, 3 Sterne sind besser. Verzinkter Stahl rostet draußen innerhalb einiger Jahre.
Welche Scharniergröße brauche ich?
Miss dein vorhandenes Band aus: Höhe, Breite im geschlossenen Zustand und Blechdicke. In den Niederlanden ist 89 x 89 mm am gängigsten, danach 76 x 76 mm. Kommst du auf 80 x 80 mm, dann hast du eine belgische Tür.
Welches Scharnier lässt eine Tür von selbst schließen?
Ein Pendeltürband. Es hat eine Feder im Drehpunkt, die die Tür zurück in die geschlossene Stellung drückt. Du kennst sie von den Pendeltüren in der Gastronomie, und zu Hause sind sie praktisch bei einer Tür, durch die du oft mit vollen Händen gehst.
