Wann braucht ein Fenster einen Pumpentreibriegel?
Bei einem hohen Fenster hält ein einzelner Verschluss in der Mitte die Ober- und Unterkante des Flügels nicht ausreichend am Rahmen. Ab etwa 150 cm Flügelhöhe merkst du das: Das Fenster klappert bei Wind, an der Ober- und Unterkante zieht es, und bei Schlagregen dringt Feuchtigkeit ein. Ein Pumpentreibriegel löst das, indem er mit zwei Stangen oben und unten in den Rahmen greift, sodass der Flügel über die volle Höhe angezogen wird.
Die Pumpenausführung siehst du vor allem an den hohen Holzfenstern von Wohnhäusern aus den 1930er Jahren, an Stadthäusern und an denkmalgeschützten Gebäuden, oft an einem Paar Flügeltüren zum Balkon oder in den Garten. Bei einem gewöhnlichen Innenfenster in Standardmaßen ist das übertrieben, dort genügt ein Fensterverschluss in der Mitte. Für ein klassisches Fenster, das du nur in einer gewählten Stellung feststellen willst, ist ein Vorreiber die einfachere Lösung.
Wo setzt du den Bedienpunkt am Flügel?
Am Fenster ist das eine andere Abwägung als an einer Tür. An einer Tür hängt die Pumpe auf Handhöhe, etwa 105 cm über dem Boden. An einem Fenster, das auf Brusthöhe in der Fassade sitzt, liegt der Bedienpunkt am besten in oder knapp unter der Mitte des Flügels, damit du bequem herankommst, ohne über eine Fensterbank oder einen Heizkörper greifen zu müssen.
Miss deshalb zuerst, wie weit deine Fensterbank vorsteht und wie hoch sie sitzt. Sitzt unter dem Flügel eine breite Fensterbank oder ein Heizkörper, dann setzt du die Pumpe etwas höher als die Mitte, damit der Hebel in geschlossener Stellung frei nach unten hängen kann. Der Hebel braucht nämlich Schwenkraum: Er schwingt von oben nach unten und darf unterwegs nirgends anstoßen.
Wie misst du die Stangenlänge für ein Fenster?
Die Standardsets sind 2x1250 mm, gemessen vom Bedienpunkt nach oben und nach unten. Am Fenster ist das oft reichlich, weil ein Fensterflügel niedriger ist als ein Türflügel. Rechne damit, dass du kürzen musst, und zwar meist nur die untere Stange.
Miss den Abstand von der Mitte des Bedienpunkts bis zu der Stelle, an der der obere Schließkasten sitzt, und danach bis zur Stelle des unteren Schließkastens. Diese beiden Maße unterscheiden sich am Fenster fast immer, weil du die Pumpe selten genau in die Mitte setzt. Rechne pro Stange einige Millimeter für die Eintauchtiefe im Schließkasten hinzu und säge erst dann. Kürze mit einer feinen Eisensäge und feile die Schnittkante glatt, sonst läuft die Stange schwer durch die Stangenführungen. Für einen hohen Flügel gibt es das universelle Stangenset von 1500 mm.
Aufliegende Montage an einem Holzflügel: worauf achtest du?
Pumpentreibriegel für Fenster sind aufliegende Ausführungen. Du schraubst die Rosette und die Stangenführungen auf den flachen Teil des Flügels neben dem Glas, und die Stangen bleiben sichtbar. In einem klassischen Gebäude ist das kein Nachteil, sondern genau das Bild, das dazugehört.
Wichtig ist die Breite deines senkrechten Flügelrahmenschenkels. Die Stange mit den Führungen braucht einen freien Streifen, und die Schrauben dürfen weder in die Glashalteleiste noch gegen die Glasdichtung stoßen. Miss die Breite des Schenkels zwischen Glashalteleiste und Außenkante des Flügels und vergleiche sie mit dem Rosettenmaß des Modells, das du im Auge hast. Bohre in altem Holz immer vor, denn achtzig Jahre altes, trockenes Fichtenholz spaltet sich entlang der Faser, sobald du eine Schraube hineindrehst.
Die Schließkästen sitzen im Rahmen über und unter dem Flügel. Schließe den Flügel, schiebe die Stangen in die geschlossene Stellung und zeichne die Positionen an, bevor du etwas festschraubst. Sitzt der Schließkasten ein paar Millimeter neben der Stange, dann schließt er nicht und du hast ein Loch an der falschen Stelle im Rahmen.
Welche Oberfläche passt zu einem klassischen Fenster?

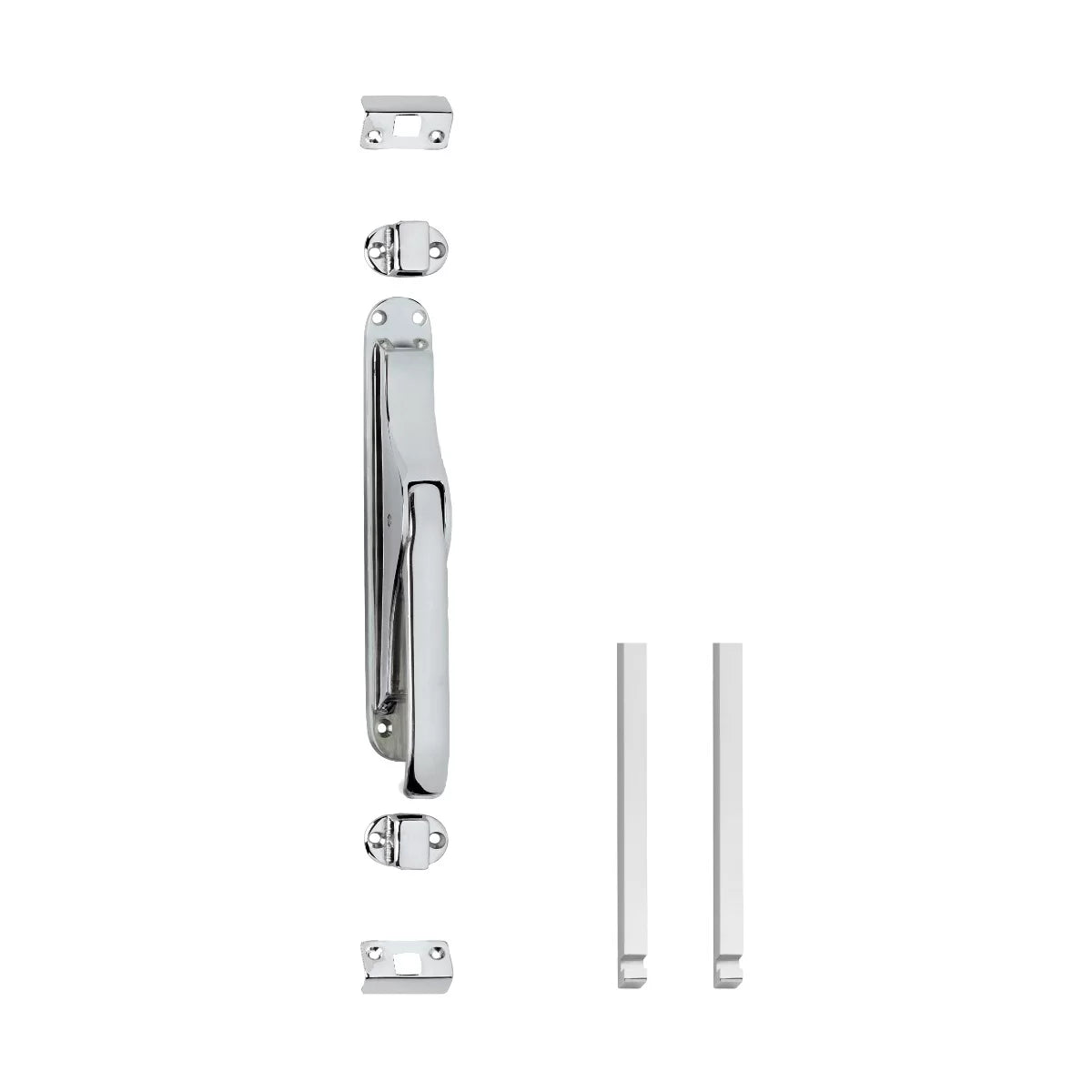

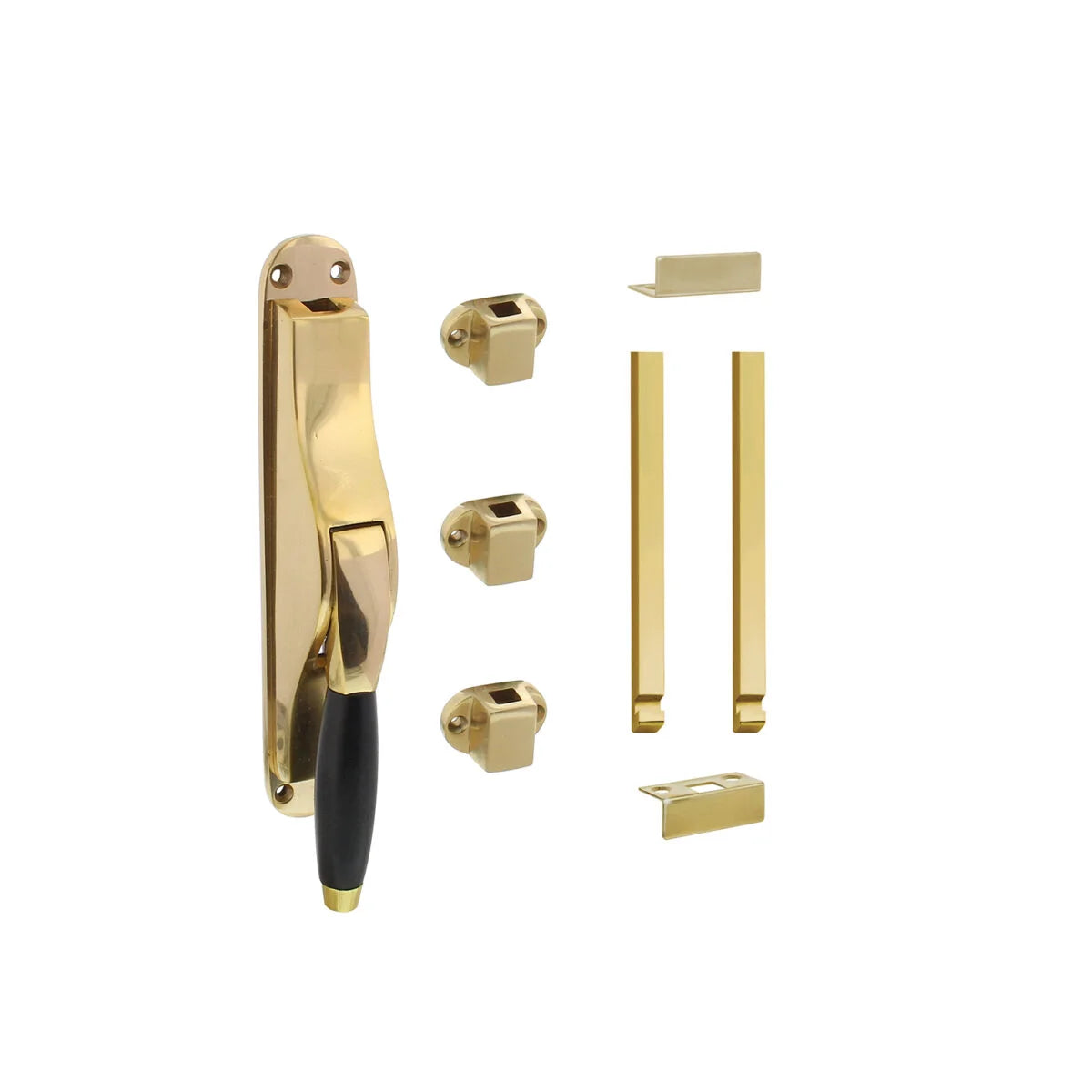

Die Ausführungen in dieser Kollektion reichen von Messing lackiert und Messing unlackiert über Nickel matt, vernickelt, verchromt und Chrom matt bis Eisen schwarz. Am Fenster kommt dabei etwas hinzu, was an einer Innentür keine Rolle spielt: Der Treibriegel sitzt direkt am Glas und bekommt viel direktes Sonnenlicht.
Messing unlackiert patiniert dadurch schneller und ungleichmäßiger als derselbe Beschlag an einer Innentür, mit helleren Stellen dort, wo du zugreifst, und dunkleren Flächen auf dem Rest. Wer das schön findet, ist hier richtig, wer einen gleichmäßigen Ton will, wählt lackiertes Messing oder Nickel matt. Die Griffe sind bei den meisten Modellen aus Ebenholz, was sich an einem Fenster angenehm anfühlt, das im Winter kalt ist. Eisen schwarz passt zu ländlichen und industriellen Rahmen.
Unterschied zum Drückertreibriegel und zum Fensterverschluss
Ein Drückertreibriegel steuert dieselben Stangen an, aber du drehst einen Drücker, statt einen Hebel auf und ab zu bewegen. Das braucht weniger Kraft und geht schneller, und es passt besser zu modernen Rahmen. Eine Pumpe ist im Gebrauch träger, und das ist der Preis für das klassische Bild. Unser Rat beim Austausch: Bleibe bei dem, was vorher verbaut war, denn ein moderner Drücker an einem Flügel aus den 1930er Jahren wirkt sofort deplatziert.
Ein Fensterverschluss schließt nur an einem Punkt und ist deshalb bei einem hohen Flügel keine Alternative. Willst du die vollständige Übersicht über alle Bedienformen, dann schaue bei Treibriegel für Fenster. Die Ausführungen, die auch an Türen verwendet werden, gibt es bei Pumpentreibriegel.
Kurz zusammengefasst
Wähle einen Pumpentreibriegel für dein Fenster, wenn der Flügel höher als etwa 150 cm ist und das Gebäude klassisch ist. Bestimme die Lage des Bedienpunkts anhand deiner Fensterbank und des Schwenkraums für den Hebel. Miss danach den Abstand zum oberen und zum unteren Schließkasten getrennt und kürze die Stangen erst, wenn die Positionen feststehen. Links oder rechts musst du nicht wählen, denn die Pumpenbetätigung ist symmetrisch. Bist du bei der Stangenlänge oder der Breite deines Flügelrahmenschenkels unsicher, dann schicke unserem Kundenservice ein Foto mit einem Maßband entlang des Flügels. Bestellst du bis 20:00 Uhr und ist der Artikel vorrätig, wird er am selben Werktag versandt.
Häufig gestellte Fragen
Wann brauche ich einen Pumpentreibriegel an einem Fenster?
Ab etwa 150 cm Flügelhöhe hält ein einzelner Verschluss in der Mitte die Ober- und Unterkante nicht ausreichend fest. Das Fenster klappert dann bei Wind, und an den Kanten ziehen Zugluft und Regen herein.
Welche Stangenlänge brauche ich für ein Fenster?
Das Standardset ist 2x1250 mm ab dem Bedienpunkt. Am Fenster ist das oft reichlich und du kürzt, meist nur die untere Stange. Miss den Abstand zum oberen und zum unteren Schließkasten getrennt.
Ist ein Pumpentreibriegel für Fenster links oder rechts?
Keines von beiden. Der Hebel bewegt sich senkrecht, deshalb spielt die Drehrichtung des Flügels keine Rolle. Bei Drückertreibriegeln und abschließbaren Treibriegeln musst du links oder rechts sehr wohl bestimmen.
Wird ein Pumpentreibriegel auf oder in den Flügel montiert?
Auf den Flügel. Es ist eine aufliegende Ausführung, bei der die Rosette und die Stangenführungen auf den flachen Teil neben dem Glas geschraubt werden und die Stangen sichtbar bleiben. Bei klassischen Fenstern gehört das zum Bild.
Wie viel Platz brauche ich neben dem Glas?
Genug, um die Rosette und die Stangenführungen unterzubringen, ohne in die Glashalteleiste zu schrauben. Miss die Breite des Flügelrahmenschenkels zwischen Glashalteleiste und Außenkante und vergleiche sie mit dem Rosettenmaß des Modells.
Was ist der Unterschied zu einem gewöhnlichen Fensterverschluss?
Ein Fensterverschluss schließt an einem Punkt in der Mitte. Ein Pumpentreibriegel zieht den Flügel über die volle Höhe an, über zwei Stangen, die oben und unten in Schließkästen greifen, was bei hohen Flügeln den Unterschied macht.
