Schubladenführungen auswählen und einbauen: So geht's

Ladegeleiders kiezen en monteren lijkt simpel, tot je voor de schappen staat en twijfelt tussen rolgeleiders, kogelgeleiders en softclose. Welke heb je nodig? En hoe meet je de juiste lengte? We helpen je op weg. Hieronder lees je welke soorten er zijn, hoe je de maat bepaalt en hoe je een ladegeleider in een kwartiertje zelf monteert.

Ladegeleiders

BESTEL EENVOUDIG ONLINE!

kogelgeleiders

Schubladenführungen auswählen und einbauen: So geht's

8. Jun 2026 Milan van de pol

Welche Arten von Schubladenschienen gibt es?

Grob gesagt gibt es drei Arten. Welche Sie wählen, hängt vom Gewicht des Inhalts der Schublade und davon ab, wie weit Sie sie öffnen möchten.

Rollenführungen Sie sind die einfachsten und günstigsten. Zwei Kunststoffrollen sorgen für das Gleiten der Schublade. Sie sind nicht sehr belastbar (etwa 15 bis 25 kg) und lassen sich nicht vollständig ausziehen. Für eine leichte Kommode oder einen Nachttisch sind sie ausreichend.

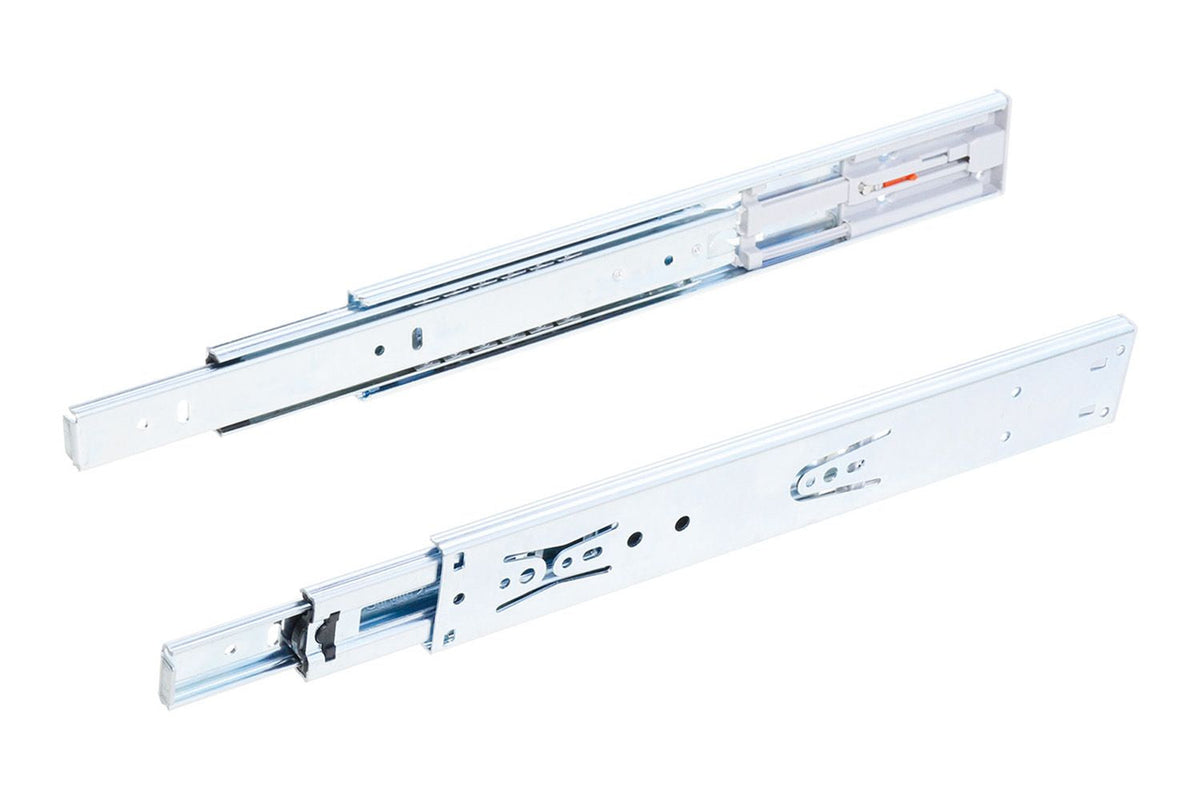

Kugelführungen Sie sind die Arbeitstiere. Eine Reihe von Stahlkugeln in einer Schiene sorgt für eine reibungslose und stabile Bewegung. Sie heben mühelos 30 bis 45 kg und sind in einer dreiteiligen Ausführung erhältlich, die die Schublade vollständig Lässt sich herausziehen. Praktisch in der Küche, wo man auch an die Rückseite gelangen möchte. Die meisten Schubladenschienen in unserem Sortiment sind von diesem Typ.

Stiftungsleitfäden Sie sitzen unter der Schublade und sind daher unsichtbar. Man sieht sie häufig in modernen Küchen, oft in Kombination mit einem Soft-Close-Mechanismus. Der Einbau ist etwas aufwendiger, aber das Ergebnis ist elegant.

Wie messe ich die richtige Länge?

Hier passieren die meisten Fehler. Messen Sie die Innentiefe Ihres Schranks von der Vorder- bis zur Rückwand und wählen Sie eine etwas kürzere Auszugsschiene. Für eine 50 cm tiefe Schublade benötigt man in der Regel eine 45 oder 50 cm lange Schiene.

Schubladenschienen gibt es in festen Längen, üblicherweise von 25 bis 70 cm in 5-cm-Schritten. Wenn Sie sich zwischen zwei Längen nicht sicher sind, wählen Sie die kürzere. Eine Schiene, die an der Rückwand schleift, läuft nie reibungslos.

Beachten Sie auch den seitlichen Abstand. Eine Standard-Kugellagerführung benötigt 12,7 mm (einen halben Zoll) pro Seite. Rechnen Sie daher bei der Schubladenbreite im Verhältnis zur Schranköffnung etwa 25 mm hinzu.

Was genau ist Soft-Close?

Der Softclose-Mechanismus ist ein integrierter Dämpfer. Ein sanfter Stoß gegen die Schublade genügt, und sie schließt die letzten Zentimeter geräuschlos. Sobald Sie sich daran gewöhnt haben, werden Sie nichts anderes mehr wollen.

Das Gegenstück dazu ist die Push-to-Open-Variante: Kein Griff nötig, die Schublade wird einfach hineingeschoben und springt auf. Ideal für eine grifflose Küche. Wünschen Sie sich dennoch einen Griff? Dann schauen Sie sich unsere anderen Modelle an. Möbelgriffe und der Rest Möbelbeschläge für ein Set, das zu Ihrer Vorderseite passt.

Schubladenschienen in wenigen Schritten montieren

Das lässt sich gut selbst machen. Man benötigt einen (Akku-)Schraubendreher, einen Bleistift und eine Wasserwaage.

Zuerst die Führungsschiene demontieren: Ein Teil kommt an die Schrankwand, der andere unter oder an die Schublade. Zeichnen Sie mit dem Bleistift eine gerade Linie. Schon wenige Millimeter Abweichung von der Mitte führen dazu, dass die Schublade schwergängig läuft. Schrauben Sie das Schrankteil waagerecht fest, montieren Sie das Schubladenteil und schieben Sie die Schublade wieder auf die Schiene. Prüfen Sie die Leichtgängigkeit, bevor Sie alles endgültig festziehen.

Schrauben verloren oder einfach zu kurz? In unserer Kollektion Befestigungsmaterial Sie finden die passende Größe. Die gesamte Auswahl ist übersichtlich in unserer Kollektion dargestellt. Schubladenschienen.

Aus der Praxis unseres Ausstellungsraums

Kürzlich stand ein Kunde mit einer Küchenschublade an der Theke, die sich halb öffnen ließ und klemmte. „Muss ich jetzt den ganzen Schrank austauschen?“ Nein, ganz und gar nicht. Wir legten die alte Schiene neben eine 40 kg schwere Starx-Kugellagerschiene mit gleicher Länge und Einbaumaßen. Er kaufte zwei Schienen, schraubte sie noch am selben Abend ein und schickte uns ein Foto: Schublade geschlossen, kein Klappern mehr. Oft ist es wirklich so einfach wie die Wahl der richtigen Größe.

Brauchen Sie Hilfe?

Sie sind sich nicht sicher, welche Schubladenschiene zu Ihrem Schrank passt? Messen Sie die Tiefe und schätzen Sie das Gewicht. Rufen Sie uns dann gerne an oder schreiben Sie uns eine E-Mail. Wir finden gemeinsam die passende Größe und Ausführung. Oder kommen Sie einfach in unseren Ausstellungsraum, und wir vergleichen die verschiedenen Modelle direkt miteinander.

Häufig gestellte Fragen

Welche Arten von Schubladenschienen gibt es?

Es gibt Rollenführungen (leicht, preiswert), Kugellagerführungen (robust, oft voll ausziehbar) und Unterbauführungen (unsichtbar unter der Schublade). Kugellagerführungen sind für die meisten Schubladen die beste Wahl.

Wie messe ich die richtige Länge?

Messen Sie die Innentiefe Ihres Schranks und wählen Sie eine Führungsschiene, die etwas kürzer ist. Wenn Sie zwischen zwei Größen unsicher sind, nehmen Sie die kürzere, damit sie nicht an der Rückwand anstößt.

Was ist Soft Close?

Der Softclose-Mechanismus verfügt über einen integrierten Dämpfer, der die Schublade sanft und ohne lautes Knallen die letzten Zentimeter schließt. Die Push-to-open-Variante kommt ohne Griff aus: Durch Drücken öffnet sich die Schublade per Knopfdruck.

Wie viel Gewicht kann eine Schubladenschiene tragen?

Das hängt vom jeweiligen Modell ab. Rollenschienen tragen etwa 15 bis 25 kg, Kugelschienen erreichen problemlos 40 bis 45 kg, und schwerere Modelle heben sogar noch mehr. Addieren Sie das Gewicht Ihrer Gegenstände (z. B. Töpfe oder Werkzeuge) und wählen Sie die Schiene mit etwas Spielraum.

Worin besteht der Unterschied zwischen vollständig und teilweise erweiterbar?

Eine teilausziehbare Schubladenschiene lässt sich etwa zu drei Vierteln herausziehen; bei einer vollausziehbaren (dreiteiligen) Schiene kann die Schublade komplett herausgezogen werden, und der hintere Teil ist weiterhin problemlos erreichbar. In der Küche ist eine vollausziehbare Schiene fast immer die beste Wahl.

Kann ich Schubladenschienen selbst einbauen?

Ja. Mit einem Schraubenzieher, einem Bleistift und einer Wasserwaage funktioniert es einwandfrei. Am wichtigsten ist, dass beide Schienen gerade und auf gleicher Höhe befestigt werden: Markieren Sie vorher eine Linie, dann gleitet die Schublade leichtgängig.

Meine Schublade klemmt oder klemmt, was nun?

Meistens ist eine der Schienen nicht ganz gerade oder es befindet sich Schmutz zwischen den Kugellagern. Lösen Sie die Schrauben etwas, richten Sie die Schiene aus und ziehen Sie die Schrauben wieder fest. Falls das nicht hilft, ist die Führung verschlissen und sollte durch eine gleich lange und mit den gleichen Montageabmessungen ersetzt werden.
