Gasdruckfeder berechnen: Für deine Schrankklappe genügen zwei Angaben
Um eine Gasdruckfeder berechnen zu können, brauchst du nur zwei Angaben: das Gewicht deiner Klappe in Kilo und die Höhe deiner Klappe in Millimeter. Damit weißt du sofort, ob eine einzelne Gasdruckfeder für deine Möbelklappe reicht oder ob du zwei davon brauchst.
Das ist die Faustregel, die zu unseren Gasdruckfedern gehört:
- Eine Gasdruckfeder: H = 2000 geteilt durch W
- Zwei Gasdruckfedern: H = 4000 geteilt durch W
H ist die maximale Klappenhöhe in Millimeter, W ist das Klappengewicht in Kilo. Fällt das Ergebnis niedriger aus als die tatsächliche Höhe deiner Klappe, ist eine Feder zu schwach und du nimmst zwei.
Kurz vorgerechnet an einem Beispiel
Dein Oberschrank hat eine Klappe von 45 cm Höhe, die 6 kg wiegt. 2000 geteilt durch 6 ergibt 333 mm. Deine Klappe ist 450 mm hoch, mit einer Feder kommst du also nicht aus. Mit zwei Federn sind es 4000 geteilt durch 6 und damit 667 mm. Das liegt deutlich über den 450 mm, zwei Gasdruckfedern sind also die Antwort.
Liegt das Ergebnis genau auf der Grenze? Dann nimm zwei Federn. Eine Gasdruckfeder, die knapp zu leicht ist, lässt deine Klappe langsam absinken, und darüber ärgerst du dich innerhalb einer Woche.
Tabelle: Welche Klappenhöhe hält eine Gasdruckfeder noch?
Keine Lust, selbst zu rechnen? Dann suche das Gewicht deiner Klappe in dieser Tabelle.
| Gewicht der Klappe | Max. Klappenhöhe mit 1 Gasdruckfeder | Max. Klappenhöhe mit 2 Gasdruckfedern |
|---|---|---|
| 4 kg | 500 mm | 1000 mm |
| 5 kg | 400 mm | 800 mm |
| 6 kg | 333 mm | 667 mm |
| 8 kg | 250 mm | 500 mm |
| 10 kg | 200 mm | 400 mm |
| 12 kg | 167 mm | 333 mm |
Wiege deine Klappe einfach auf der Personenwaage. Vergiss den Griff und die übrigen Klappenbeschläge nicht, denn die zählen beim Gewicht mit.
Nach oben oder nach unten: Das sind zwei verschiedene Federn
Hier geht beim Bestellen am häufigsten etwas schief. Eine Gasdruckfeder für eine nach oben öffnende Klappe macht etwas ganz anderes als eine Gaszugfeder für eine Klappe, die nach unten fällt.

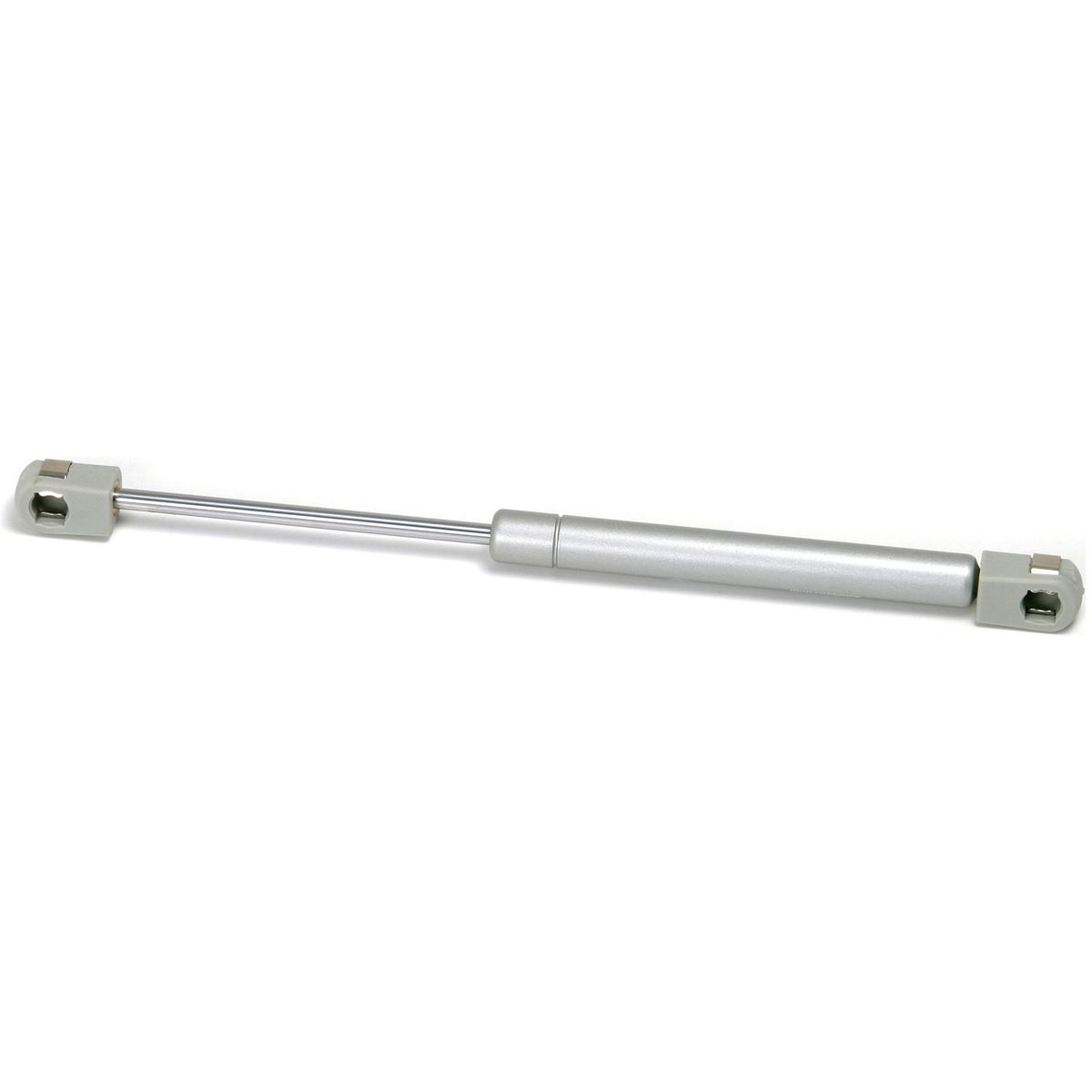

Nach oben. Denk an einen Oberschrank oder einen Buffetschrank, dessen Klappe nach oben aufklappt. Die Gasdruckfeder drückt die Klappe nach oben und hält sie dort, damit du mit beiden Händen an den Inhalt kommst. Unsere silbergraue Ausführung hat eine maximale Ausschubkraft von 12 kg.
Nach unten. Denk an eine Schreibplatte, einen Klapptisch oder eine Schrankklappe, die nach unten öffnet. Die Gaszugfeder hält gerade dagegen, damit die Klappe nicht aufschlägt, sondern ruhig herunterkommt. Bei uns findest du sie in Silbergrau und in Anthrazit.
Bestellst du die falsche, klappt deine Klappe trotzdem auf oder sie kommt nicht weiter als bis zur Hälfte. Schau also erst, in welche Richtung sich deine Klappe bewegt, und sieh dir danach die Gasdruckfedern an.
Die Einbauhöhe entscheidet, welche Gasdruckfeder passt
Bei den Ausführungen in Anthrazit ist eine Einbauhöhe angegeben. Das ist die Klappenhöhe, für die die Feder gemacht ist. Miss also erst die Höhe deiner Klappe und suche danach das passende Maß.
| Ausführung | Passt bei | Farbe | Öffnungswinkel |
|---|---|---|---|
| Gasdruckfeder | Klappe bis 12 kg Ausschubkraft | Silbergrau | 0 bis 90 Grad |
| Gaszugfeder, kompakt | Leichte Klappen | Silbergrau | 0 bis 90 Grad |
| Gaszugfeder | Einbauhöhe 200 bis 240 mm | Anthrazit | 0 bis 90 Grad |
| Gaszugfeder | Einbauhöhe 241 bis 290 mm | Anthrazit | 0 bis 90 Grad |
| Gaszugfeder | Einbauhöhe 291 bis 350 mm | Anthrazit | 0 bis 90 Grad |
| Gaszugfeder | Einbauhöhe 351 bis 400 mm | Anthrazit | 0 bis 90 Grad |
Alle Ausführungen von Staalimex öffnen bis 90 Grad, sind aufschraubbar und werden einzeln geliefert, inklusive Befestigungswinkel. Die Schrauben liegen bewusst nicht dabei, denn die richtige Länge hängt von der Plattenstärke deiner Klappe ab. Separat holst du sie dir aus unserem Befestigungsmaterial.
Gasdruckfeder oder Klappenbeschlag: Was wählst du?
Schwankst du zwischen den beiden? Kurz gesagt: Ein Klappenbeschlag lässt die Klappe drehen, eine Gasdruckfeder hält sie fest.
Ein Klappenbeschlag ist der Drehpunkt. Wir führen unter anderem Dulimex Klappenbeschläge in 26 x 100 mm, 28 x 80 mm, 30 x 140 mm und 40 x 80 mm sowie ein kompaktes Einbohrmodell von Starx mit 35 mm, das bis 90 Grad öffnet. Bei einer leichten Klappe von ein paar hundert Gramm genügt so ein Beschlag schon allein.
Wird die Klappe schwerer, breiter oder höher, kommt die Gasdruckfeder dazu. Der Beschlag macht die Bewegung möglich, die Gasdruckfeder sorgt dafür, dass die Klappe offen stehen bleibt und dir nicht auf die Finger fällt. Du nutzt beide also meist zusammen, nicht als Ersatz füreinander.
Öffnet deine Schranktür stattdessen zur Seite und nicht nach oben oder nach unten? Dann bist du bei einem Topfscharnier oder einem anderen Möbelscharnier richtig und nicht bei einer Gasdruckfeder.
Für welchen Schrank nutzt du eine Gasdruckfeder?
Vier Situationen, die uns im Showroom am häufigsten begegnen.
- Küchenoberschrank mit nach oben öffnender Klappe. Die Klappe geht nach oben und muss dort bleiben, während du etwas herausnimmst. Nimm eine Gasdruckfeder und rechne mit dem Gewicht samt Griff.
- Buffetschrank oder Sideboard. Oft eine breite, hohe Klappe. Rechne hier standardmäßig mit zwei Gasdruckfedern, denn mit einer kommst du fast nie aus.
- Schreibtisch oder Sekretär mit Schreibplatte. Die Klappe fällt nach unten und muss kontrolliert herunterkommen. Nimm eine Gaszugfeder und achte genau auf die Einbauhöhe.
- Werkbank oder Sitzbank mit Klappdeckel. Schwerer Deckel, viel Gebrauch. Zwei Gasdruckfedern nach oben, und Schrauben mit ausreichender Länge für eine dicke Platte.
Gasdruckfeder in fünf Schritten montieren
- Wiege deine Klappe und miss die Höhe. Rechne mit H = 2000 geteilt durch W oder, bei zwei Federn, mit H = 4000 geteilt durch W.
- Bestimme die Richtung. Klappt die Klappe nach oben oder fällt sie nach unten? Bestelle die passende Ausführung.
- Schraube die Befestigungswinkel fest. Einen an der Schrankseite, einen an der Klappe. Halte die Klappe dabei in geöffneter Stellung oder lass dir helfen.
- Klicke die Gasdruckfeder auf die Winkel. Bei zwei Federn hältst du links und rechts genau dasselbe Maß ein, sonst läuft die Klappe schief.
- Teste und stelle nach. Bleibt die Klappe in jeder Stellung stehen? Dann passt es. Sinkt sie langsam ab, ist die Feder zu leicht und du setzt eine zweite dazu.
Nimm Schrauben, die zur Plattenstärke deiner Klappe passen. Bei einer Platte von 18 mm bohrst du schnell quer durch die Vorderseite, wenn du zu lange Schrauben eindrehst.
Aus der Praxis unseres Showrooms in den Niederlanden
Ein Kunde aus Doetinchem stand vorigen Monat mit den Maßen seines Buffetschranks auf einem Zettel bei uns. Die Klappe war 620 mm hoch und wog 5 kg. Er wollte eine einzige Gasdruckfeder mitnehmen, weil ihm das sparsam vorkam.
Schnell nachgerechnet: 2000 geteilt durch 5 ergibt 400 mm, und seine Klappe ist 620 mm hoch. Diese eine Feder hätte die Klappe also langsam absinken lassen. Mit zwei Federn kommt er auf 800 mm und das passt mit Reserve. Er ist mit zwei Gasdruckfedern nach Hause gefahren und rief eine Woche später an, dass die Klappe jetzt in jeder Stellung stehen bleibt. Sechs Euro mehr, und keine Klappe mehr auf den Fingern.
Was bestellst du jetzt?
Kurz zusammengefasst, je Situation:
- Klappe, die nach oben klappt. Bestelle eine Gasdruckfeder aus unseren Gasdruckfedern, in Silbergrau, mit einer Ausschubkraft bis 12 kg.
- Klappe, die nach unten fällt. Miss die Klappenhöhe und wähle die Ausführung in Anthrazit mit der passenden Einbauhöhe von 200 bis 400 mm, ebenfalls bei den Gasdruckfedern.
- Noch kein Drehpunkt. Kombiniere die Feder mit einem Klappenbeschlag oder mit einem Topfscharnier, wenn die Schranktür zur Seite öffnet.
- Schrauben dazu. Wähle die Länge passend zu deiner Plattenstärke im Befestigungsmaterial.
- Gleich den Rest deines Schranks fertig machen. Sieh dir die Möbelgriffe und die Schubladenauszüge für die Schubkästen darunter an.
Werkelst du sowieso gerade an deinem Schrank? Dann lies auch, wie du Topfscharniere auswählst, wie du Schubladenschienen auswählst und einbaust und was Möbelbänder für eine Kiste oder einen Schrank leisten.
Brauchst du Hilfe?
Kommst du mit deinen eigenen Maßen nicht weiter, oder schwankst du zwischen einer und zwei Federn? Schick uns das Gewicht und die Höhe deiner Klappe, dann rechnen wir es für dich nach. Du kannst auch im Showroom in Doetinchem vorbeikommen und die Gasdruckfedern selbst in die Hand nehmen.
Häufig gestellte Fragen
Wie berechne ich, welche Gasdruckfeder ich brauche?
Teile 2000 durch das Gewicht deiner Klappe in Kilo. Das Ergebnis ist die maximale Klappenhöhe in Millimeter, die eine Gasdruckfeder hält. Nutzt du zwei Federn, teile 4000 durch das Gewicht. Ist deine Klappe höher als das Ergebnis, brauchst du eine zusätzliche Feder.
Wie viele Gasdruckfedern brauche ich für eine Klappe?
Bei leichten und niedrigen Klappen genügt eine Feder. Ist die Klappe breiter oder höher, zum Beispiel an einem Buffetschrank, nimmst du zwei, links und rechts je eine. Zwei Federn verdoppeln die Klappenhöhe, die du halten kannst, und halten die Klappe auch gerader.
Was ist der Unterschied zwischen Gasdruckfeder und Gaszugfeder?
Eine Gasdruckfeder drückt die Klappe auf und hält sie in der geöffneten Stellung, praktisch an einem Oberschrank. Die Gaszugfeder hält dagegen, damit eine nach unten öffnende Klappe nicht aufschlägt, sondern ruhig herunterkommt, praktisch an einer Schreibplatte.
Was bedeutet die Einbauhöhe bei einer Gasdruckfeder?
Mit der Einbauhöhe ist die Klappenhöhe gemeint, auf die die Feder abgestimmt ist. Wir führen Gaszugfedern in Anthrazit für 200 bis 240 mm, 241 bis 290 mm, 291 bis 350 mm und 351 bis 400 mm. Miss die Höhe deiner Klappe und wähle den Bereich, in den sie fällt.
Brauche ich neben einer Gasdruckfeder noch einen Klappenbeschlag?
Meistens ja. Der Klappenbeschlag ist der Drehpunkt deiner Klappe, die Gasdruckfeder hält sie fest. Nur bei sehr leichten Klappen kommst du mit einem Klappenbeschlag allein aus. Wird die Klappe schwerer oder höher, setzt du eine Gasdruckfeder dazu.
Kann ich eine Gasdruckfeder selbst montieren?
Ja. Du schraubst die Befestigungswinkel an der Schrankseite und an der Klappe fest und klickst die Gasdruckfeder darauf. Mehr als einen Schraubendreher und ein zweites Paar Hände brauchst du nicht. Achte aber auf die Schraubenlänge im Verhältnis zur Plattenstärke deiner Klappe.
Meine Klappe sinkt langsam zurück, was nun?
Dann ist die Feder zu leicht für das Gewicht. Rechne deine Klappe mit der Formel nach. Kommst du über die maximale Klappenhöhe, setze auf der anderen Seite eine zweite Gasdruckfeder dazu. Sitzt schon eine Gasdruckfeder drin, die Jahre alt ist, kann sie auch Druck verloren haben und du ersetzt sie.
