Scharnier für eine schwere Tür: Welches wählen Sie und wie viele?

1. Sep 2025 Milan van de pol

Wie schwer ist Ihre Tür eigentlich?

Bevor Sie sich für ein Türscharnier entscheiden, sollten Sie wissen, welches Gewicht es tragen muss. Die meisten Menschen unterschätzen das Gewicht ihrer Tür. Eine Standard-Innentür mit den Maßen 880 x 2015 x 40 mm und Wabenkern wiegt etwa 18 kg. Eine Tür derselben Größe aus massiver Eiche erreicht leicht 40 kg, und eine 54 mm dicke Haustür aus Hartholz bringt es auf fast 60 kg.

Nachfolgend finden Sie realistische Richtwerte für jeden Türtyp. Sind Sie sich unsicher? Stellen Sie die Tür auf eine Badezimmerwaage. Das ist genauer als Schätzen und dauert nur zwei Minuten.

Türtyp	Typische Größe	Gewicht	Gilt als schwer
Hohle Innentür, Wabenstruktur	880 x 2015 x 40 mm	15 bis 20 kg	NEIN
Tür mit Glaseinfassung	880 x 2015 x 40 mm	25 bis 35 kg	Grenzfall
Innentür aus Massivholz	880 x 2015 x 40 mm	35 bis 45 kg	Ja
Feuerbeständige Tür, WRD 30	880 x 2015 x 40 mm	45 bis 55 kg	Ja
Haustür aus Holz, Hartholz	880 x 2015 x 54 mm	45 bis 60 kg	Ja
Stahltür in Stahlrahmen	900 x 2015 mm	60 bis 90 kg	Ja

Alles über 40 kg betrachten wir als schwer. Darüber hinaus hält ein Standard-Scharnier mit einem lockeren Stift auf Dauer nicht stand.

Welches Scharnier eignet sich für eine schwere Tür und wie viele benötigt man?

Die kurze Antwort: Ab etwa 40 kg nimmt man drei. Kugellagergelenke Die Scharniere haben die Maße 89 x 89 mm und eine Blattstärke von 3 mm. Bei einem Gewicht unter 25 kg genügen zwei 76 x 76 mm große Scharniere. Ab 80 kg sollten vier Scharniere oder ein Anschweißscharnier verwendet werden.

Das dritte Scharnier ist kein Luxus. Es verteilt das Gewicht auf einen längeren Rahmenabschnitt, wodurch die oberen Schrauben deutlich weniger Zugkräfte aushalten müssen. Genau an dieser Stelle gibt eine schwere Tür immer nach.

Türgewicht	Anzahl der Scharniere	Typ	Kumpel
Bis zu 25 kg	2	Scharnier mit losem Stift oder Paumelle	76 x 76 mm
25 bis 40 kg	2 von 3	Kugellagergelenk	89 x 89 mm
40 bis 60 kg	3	Kugellagerscharnier, Blatt 3 mm	89 x 89 mm
60 bis 80 kg	3 von 4	Kugellager oder Gleitlager aus Edelstahl	89 x 89 mm
Über 80 kg	4	Anschweißscharnier oder hochbelastbares Gleitlagerscharnier	150 bis 160 mm

Ist Ihre Tür höher als 2015 mm, benötigen Sie ein zusätzliches Scharnier, selbst bei moderatem Gewicht. Lange Türen dehnen sich stärker aus und ziehen sich stärker zusammen und verdrehen sich leichter. Eine detailliertere Erklärung der benötigten Scharnieranzahl je nach Türtyp finden Sie in unserem Blogbeitrag. Türscharniere und wie viele Sie benötigen.

Kugellager, Gleitlager oder loser Stift: Worin liegt der Unterschied?

Bei einer schweren Tür liegt der Unterschied im Drehpunkt. Metall, das direkt auf Metall reibt, verschleißt. Ein Lager zwischen den Scharnierhälften beseitigt diese Reibung.

Kugellagergelenk

Die Standardwahl für schwere Türen. Kugellagerringe zwischen den Scharnierflügeln sorgen für ein leichtgängiges und leises Öffnen und Schließen der Tür und minimieren den Verschleiß des Scharniers. Erhältlich sind sie bei Intersteel, Dulimex und Formani in den Größen 76 x 76 mm und 89 x 89 mm, mit abgerundeten oder geraden Kanten. Die gerade Kante eignet sich für Aussparungen mit scharfen Ecken, die abgerundete Kante für maschinelles Fräsen.

Gleitlagergelenk

Anstelle von Kugeln befindet sich im Drehpunkt ein Gleitring aus Kunststoff oder Messing. Dieser ist etwas leiser als ein Kugellager und eignet sich besonders für Außentüren, da sich weniger Schmutz im Inneren ansammeln kann. Das bekannteste Beispiel hierfür ist das AXA Titan Gleitlager-Sicherheitsband (89 x 89 x 25 mm).

Scharnier und Drehpunkt mit losem Stift

Bei einem Scharnier Man kann die Tür einfach aus dem Rahmen heben, was zum Streichen oder Umziehen praktisch ist. Bei einer schweren Tür empfiehlt sich jedoch eine Ausführung mit Kugellager. Eine Standardtür Scharnier mit losem Stift Für leichte Türen ist es gut geeignet, aber ab 40 kg fängt es an zu quietschen und Spiel zu entwickeln.

Verdecktes Scharnier und angeschweißtes Scharnier

Wenn Sie kein sichtbares Scharnier wünschen, erhalten Sie am Ende ein unsichtbares, verdecktes Scharnier. Die AXA 1910-3D ist in den Abmessungen 150 x 25 mm und 177 x 28 mm erhältlich und in drei Richtungen verstellbar. Bei schweren Türen benötigen Sie drei statt zwei Teile. Wenn Sie einen Stahlrahmen haben, dann Anschweißscharniere Der richtige Weg. Die DX-Versionen in 120 x 18, 150 x 22 und 160 x 20 mm sind in Edelstahl AISI 304 erhältlich und werden direkt an den Rahmen geschweißt.

Kogellagerscharnier 89 x 89 mm rvs, een scharnier voor een zware deur

Größen und Ausführungen auf einen Blick

Ausführung	Kumpel	Blechdicke	Geeignet für
Kugellagergelenk	76 x 76 mm	2 bis 2,5 mm	Leichte bis mittelschwere Innentür
Kugellagergelenk	89 x 89 mm	3 mm	Schwere Innentür und Haustür
Sicherheitsgelenk SKG 3 Sterne	89 x 89 x 3 mm	3 mm	Außentür, die sich auch nach außen öffnet
Verdecktes Scharnier, 3D-verstellbar	150 x 25 und 177 x 28 mm	Nicht zutreffend	Schwere Tür ohne sichtbare Beschläge
Anschweißscharnier aus Edelstahl	120 x 18, 150 x 22 und 160 x 20 mm	Nicht zutreffend	Stahlrahmen und sehr schwere Türen

Achten Sie beim Austausch auf die vorhandene Aussparung. Ein 89 x 89 mm großes Scharnier passt nicht ohne Anpassung in eine 76 x 76 mm große Aussparung. Wenn Sie sich bezüglich der aktuellen Größe unsicher sind, messen Sie das Scharnierblatt im geschlossenen Zustand von oben nach unten und vom Rahmenrand bis zum Gelenk.

Eine schwere Außentür erfordert mehr als nur Tragfähigkeit.

Im Außenbereich spielen viele Faktoren eine Rolle. Feuchtigkeit, Frost und Temperaturschwankungen erfordern Edelstahl oder eine beschichtete Ausführung. Scharniere aus Edelstahl Und schwarze Scharniere Dafür sind beide geschaffen.

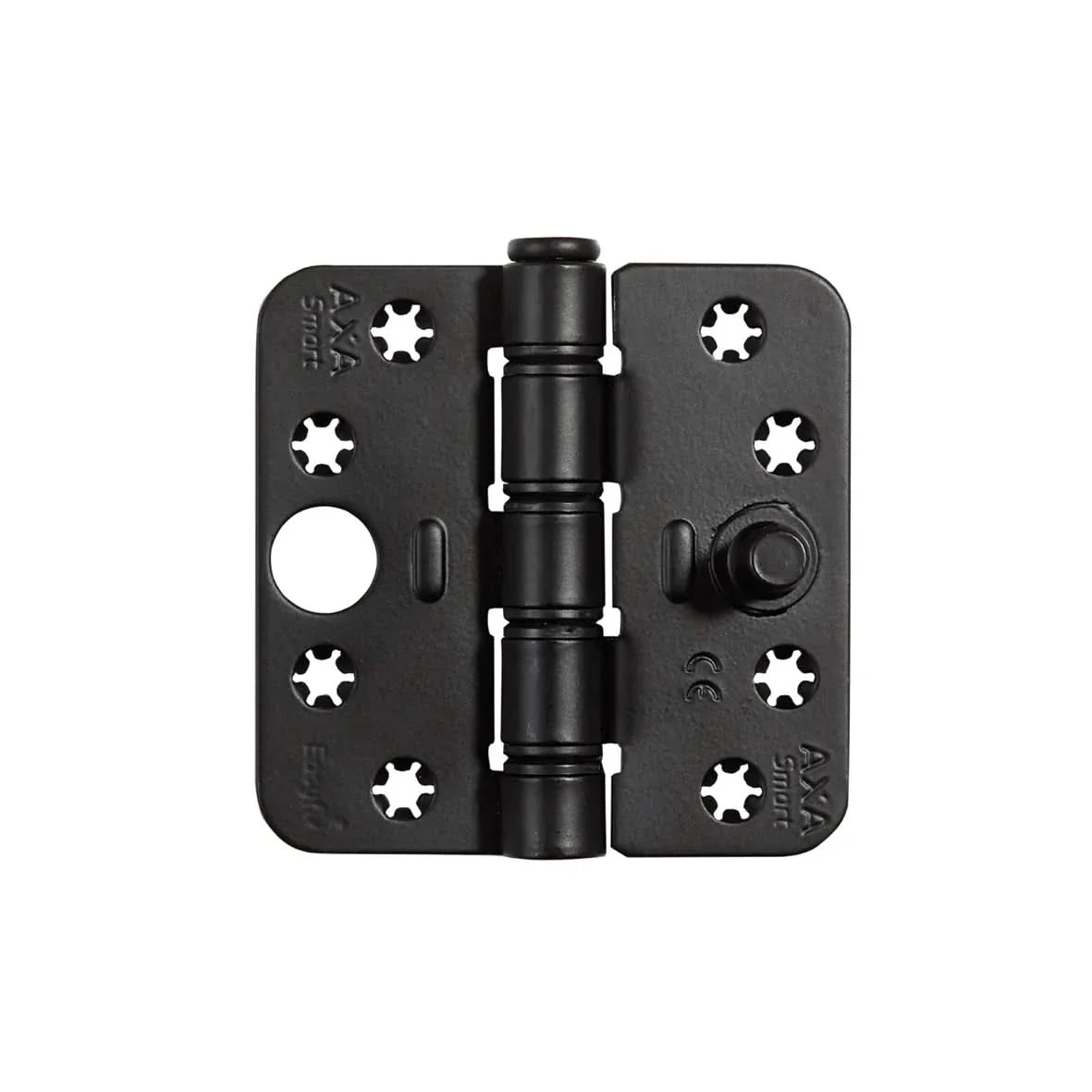

Wenn Ihre Tür nach außen aufschwingt, befinden sich die Scharnierbolzen außen. Ohne entsprechende Maßnahmen könnte jemand diesen Bolzen herausschlagen und die Tür aus dem Rahmen heben, egal wie gut das Schloss ist. Aus diesem Grund gibt es Sicherheitsscharniere mit einem Einbruchschutzbolzen: einem kleinen, hervorstehenden Bolzen in einem Türflügel, der beim Schließen der Tür in den anderen Türflügel einrastet. AXA-Sicherheitsscharnier Mit SKG 3 Sternen, 89 x 89 x 3 mm, macht es genau das.

Ein Scharnier allein macht Ihre Tür nicht einbruchsicher. Es funktioniert nur, wenn das Schloss und die Tür selbst ebenfalls einbruchsicher sind. Sicherheitsbeschläge Um auf dem gleichen Niveau zu sein. Drei SKG-Sterne an Ihrem Scharnier und ein einzelner Stern an Ihrem Zylinder lassen Sie immer noch die schwächste Stelle.

Die vier Fehler, die wir am häufigsten sehen

Diese vier kommen fast wöchentlich an unseren Tresen.

Schrauben zu kurz. Die mitgelieferten 4 x 35 mm Schrauben greifen nur im Rahmenholz, nicht im Pfosten oder im dahinterliegenden Mauerwerk. Für eine schwere Tür benötigen Sie mindestens 5 x 60 mm Schrauben im Rahmen.
Zwei Scharniere, wo drei sein sollten. Die Tür hängt anfangs gut, aber nach einem Jahr hängt sie durch. Man kann es an der Naht erkennen: oben straff, unten locker.
Falsche Drehrichtung. Scharniere und Anschweißscharniere sind nach DIN links bzw. DIN rechts gefertigt. Wenn Sie das falsche bestellen, passt es nicht und lässt sich nicht drehen.
Außen verzinkter Stahl. Sieht im ersten Jahr gut aus und fängt dann an der Stelle an zu rosten, wo sich die Tür am meisten bewegt.

So montiert man Scharniere an einer schweren Tür.

Legen Sie die Tür auf die Seite und markieren Sie die Positionen. Das obere Scharnier etwa 200 mm vom oberen Rand entfernt, das untere etwa 250 mm vom unteren Rand und das dritte genau in der Mitte dazwischen.
Die Aussparung muss exakt der Dicke des Türblatts entsprechen. Steht das Scharnier hervor, schließt die Tür nicht richtig. Sitzt es zu tief, klemmt die Tür.
Bohren Sie Vorbohrungen, auch im Rahmen. Andernfalls splittert Hartholz entlang der Maserung, und Sie verlieren genau die Schraube, die das meiste Gewicht tragen muss.
Zuerst pro Scharnier eine Schraube eindrehen, die Tür einhängen und den Spalt rundherum prüfen. An den Seiten 3 mm und unten 8 bis 10 mm einplanen.
Wenn das Bild korrekt ist, dann drehen Sie den Rest des Scharnierschrauben Bei Türen mit einem Gewicht von über 40 kg müssen die beiden oberen Schrauben des oberen Scharniers durch längere Schrauben ersetzt werden, die sich im Türrahmen verankern.
Testen Sie das Öffnen und Schließen fünfmal und achten Sie dabei auf das Geräusch. Wenn Sie ein Klicken hören, besteht Spannung, und eines der Scharniere sitzt entweder etwas zu tief oder zu flach.

Falls die Tür nach dem Einbau immer noch nicht gerade hängt, lesen Sie unseren Blogbeitrag dazu. Eine klemmende Tür einstellen Sie weiter.

Aus der Praxis unseres Ausstellungsraums

Ein Kunde aus Duiven kam mit einem Foto seiner Eichenhaustür vorbei. Massivholz, 54 mm dick, über 52 kg schwer. Die Tür hing dort seit anderthalb Jahren und schloss nicht mehr richtig: Sie berührte oben den Rahmen, und unten war ein Spalt von 4 mm zu groß.

Der Handwerker hatte zwei 76 x 76 mm große Scharniere mit den mitgelieferten 4 x 35 mm Schrauben montiert. Das ist für die Tür viel zu schwach, und die oberen Schrauben waren bereits halb aus dem Rahmen herausgedreht. Inzwischen hatte er ein Angebot über 400 Euro für eine neue Tür erhalten.

Wir haben drei AXA-Sicherheitsbänder (89 x 89 x 3 mm) mit 5 x 60 mm Schrauben durch den Rahmen montiert. Die alten Löcher wurden zuvor mit Holzdübeln verschlossen. Die Gesamtkosten lagen unter 60 Euro. Die Tür hängt nun seit über zwei Jahren, und der Spalt ist immer noch gleichmäßig.

Was bestellen Sie jetzt?

Kurz zusammengefasst, nach Situation:

Massive Innentür von 35 bis 45 kg: drei Kugellagergelenke 89 x 89 mm in der Farbe Ihrer Türbeschläge.
Hölzerne Eingangstür, die nach innen schwingt: Drei Kugellagerscharniere aus Edelstahl, 89 x 89 x 3 mm, erhältlich bei Scharniere aus Edelstahl.
Außentür, die sich nach außen öffnet: Ein AXA-Sicherheitsscharnier mit Diebstahlsicherung und SKG 3 Sternen.
Schwere Tür ohne sichtbares Scharnier: drei unsichtbare, verdeckte Scharniere von 150 x 25 oder 177 x 28 mm.
Stahlrahmen: Anschweißscharniere in Edelstahl, in der korrekten DIN-Richtung.
Vergiss die Schrauben nicht: lose Scharnierschrauben in der gleichen Farbe und in Längen bis zu 60 mm.

Wenn Sie noch nicht wissen, welcher Typ zu Ihrer Tür passt, beginnen Sie mit unserer Übersicht. Welches Scharnier benötigen Sie? oder durchstöbern Sie die gesamte Kollektion Scharniere und Drehpunkte.

Brauchen Sie Hilfe?

Senden Sie uns ein Foto Ihres aktuellen Scharniers im geschlossenen Zustand und geben Sie das Gewicht oder die Art der Tür an. Wir teilen Ihnen dann innerhalb eines Werktages mit, welche Größe und Anzahl Sie benötigen und ob Ihre alte Scharnieraussparung noch verwendbar ist. Möchten Sie das Gewicht eines 89 x 89 mm großen Kugellagerscharniers im Vergleich zu einem Standard-Scharnier selbst erleben? Besuchen Sie uns in unserem Ausstellungsraum; dort liegen beide nebeneinander auf dem Tresen.

Häufig gestellte Fragen

Welches Scharnier benötige ich für eine schwere Tür?

Ab ca. 40 kg verwenden Sie drei 89 x 89 mm Kugellagerbänder mit einer Blattstärke von 3 mm. Bei einem Türgewicht unter 25 kg genügen zwei 76 x 76 mm Bänder. Ab 80 kg sollten Sie vier Bänder oder ein Anschweißband verwenden.

Wie viele Kilogramm kann ein Scharnier tragen?

Das hängt von der Größe, der Türblattstärke und der Montage ab. Die Hersteller geben den Wert pro Set an. In der Praxis gilt Folgendes: Zwei 76 x 76 mm Scharniere sind für Türen bis ca. 25 kg geeignet, zwei 89 x 89 mm Kugellagerscharniere bis ca. 40 kg und drei 89 x 89 x 3 mm Scharniere bis ca. 60 kg. Die Schrauben spielen dabei eine ebenso wichtige Rolle wie das Scharnier selbst.

Ist ein drittes Scharnier wirklich notwendig?

Ja, für Türen mit einem Gewicht von über 40 kg oder einer Höhe von über 2015 mm. Das dritte Scharnier befindet sich in der Mitte und entlastet das obere Scharnier. An dieser Stelle würden sich die Schrauben sonst mit der Zeit aus dem Rahmen lösen und die Tür durchhängen lassen.

Worin besteht der Unterschied zwischen einem Kugellagerscharnier und einem Standard-Scharnier?

Bei einem herkömmlichen Scharnier dreht sich Metall direkt auf Metall, was unter hoher Belastung zu Verschleiß und Quietschen führt. Ein Kugellagerscharnier hingegen verfügt über Kugellagerringe im Drehpunkt. Dadurch dreht sich die Tür sanfter und leiser, und das Scharnier hält auch bei intensiver Nutzung jahrelang länger.

Welche Scharniere verwendet man für eine Außentür?

Aufgrund von Feuchtigkeit und Frost ist Edelstahl oder eine beschichtete Ausführung empfehlenswert. Bei nach außen öffnenden Türen ist ein Sicherheitsband mit Einbruchschutzstift und SKG-Zertifizierung erforderlich, da der Scharnierstift sonst von außen zugänglich ist. Ein AXA-Sicherheitsband (89 x 89 x 3 mm) mit SKG-3-Sternen ist hierfür die Standardwahl.

Welche Schrauben benötige ich für eine schwere Tür?

Für das Türblatt können Sie in der Regel die mitgelieferten Schrauben verwenden. Für den Rahmen sollten Sie bei einer schweren Tür mindestens 5 x 60 mm Schrauben verwenden, damit diese durch das Türblatt hindurch im Pfosten oder Mauerwerk greifen. Vorbohren ist bei Hartholz nicht unbedingt notwendig.

Kann ich ein 76 x 76 mm Scharnier durch ein 89 x 89 mm Scharnier ersetzen?

Nur wenn Sie die Aussparung anpassen. Ein größeres Scharnierblatt passt nicht in die vorhandene Aussparung, daher müssen Sie sowohl die Tür als auch den Rahmen bearbeiten.Wenn Sie das vermeiden möchten, wählen Sie ein Kugellagerscharnier mit den Maßen 76 x 76 mm und fügen Sie ein drittes hinzu, anstatt auf 89 x 89 mm zu gehen.
