Welches Scharnier gehört an eine Stahltür?
Man schweißt ein Scharnier an eine Stahltür, ein Stahltor oder einen Stahlrahmen. Das ist Standard, weil Stahl nicht zuverlässig verschraubt werden kann und eine Schweißverbindung sich nicht lösen kann.
Nur wenn im Rahmen bereits Löcher oder angeschweißte Platten vorhanden sind, wählt man ein Schraubscharnier oder ein Standard-Scharnier. Kugellagergelenk. Dann müssen Sie nicht schweißen.
Was genau ist ein Anschweißscharnier?
Ein Anschweißscharnier besteht aus zwei Hälften. Die untere Hälfte hat einen Stift, die obere eine Hülse, die darüber passt. Beide Hälften werden angeschweißt, eine an die Tür und die andere an den Rahmen oder die Pfosten.
Normalerweise befindet sich dazwischen ein loser Ring aus Messing oder Edelstahl. Dieser Ring trägt das Gewicht der Tür und verhindert, dass sich Stahl auf Stahl dreht. Wenn der Ring verschlissen ist, heben Sie die Tür einfach an und setzen einen neuen Ring ein. Das ist in fünf Minuten erledigt.
Wir führen über hundert Anschweißscharniere von DX und Dulimex, einschließlich der losen Ringe.
Alle Größen der angeschweißten Scharniere aufgelistet
Die Größe eines Anschweißscharniers ergibt sich aus Länge mal Bolzenstärke. 100 x 16 mm bedeutet demnach 100 mm Länge und einen Bolzen mit 16 mm Durchmesser. Je schwerer die Tür, desto dicker muss der Bolzen sein.
| Kumpel | Ausführung | Typisch für |
|---|---|---|
| 40 x 8 mm | Edelstahl AISI 304 | kleine Luke, Schranktür, Zählerschrank |
| 60 x 10 mm | Edelstahl AISI 304 | leichte Tür, Klappe, kleines Tor |
| 80 x 13 mm | Edelstahl AISI 304 | Gartentor mit Beleuchtung |
| 100 x 16 mm | Edelstahl AISI 304 | Stahltür |
| 120 x 16 mm | Edelstahl AISI 304 | Gartentor, Schwerlastlagerung |
| 150 x 20 mm | Edelstahl AISI 304 oder normaler Stahl | Außentür aus Stahl, Doppeltor |
| 160 x 20 mm | Edelstahl AISI 304 oder normaler Stahl | schweres Tor, Geschäftsgebäude |
| 180 x 20 mm | Stahlblech, Messingstift und -ring | Scheunentor, schweres Einfahrtstor |
| 200 x 22 mm | Stahlblech, Messingstift und -ring | extra schweres Tor |

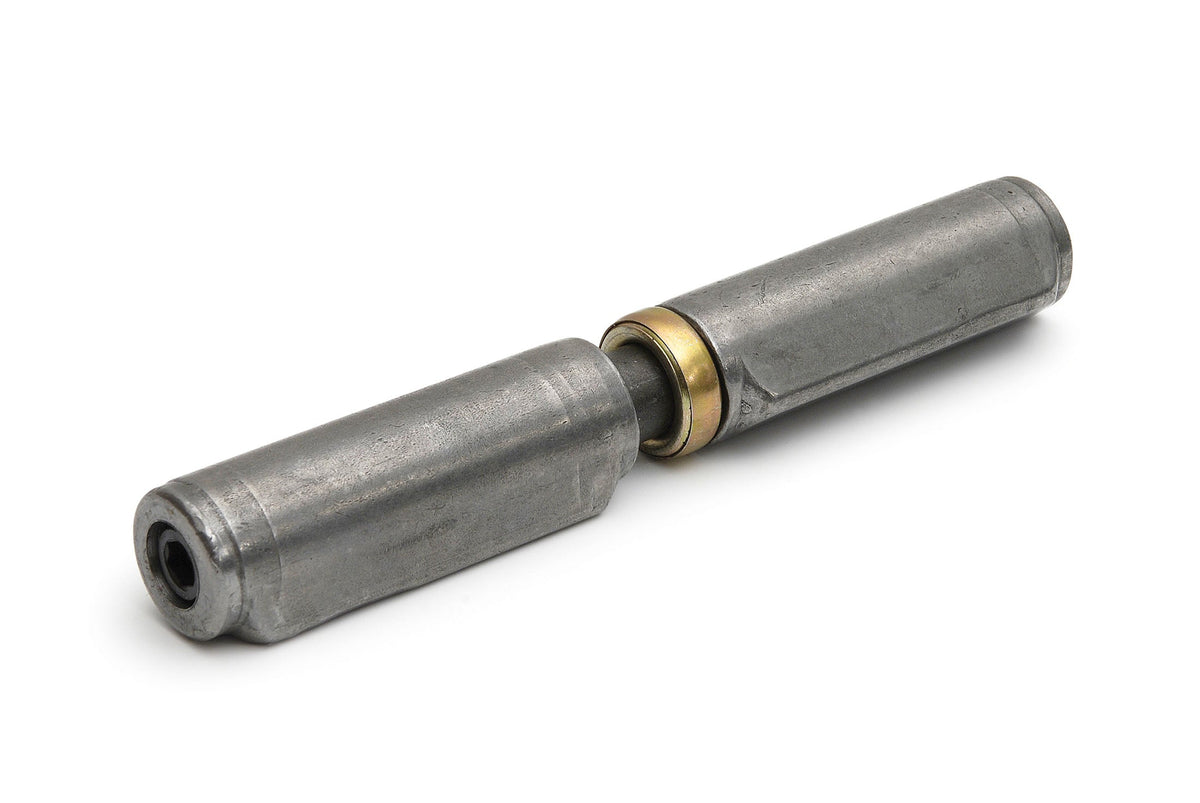

Darüber hinaus sind zwei Sonderausführungen erhältlich: Das verstellbare Anschweißband mit Kugellagerring (150 x 22 mm) aus Stahlblech, mit dem sich die Tür nach dem Schweißen ausrichten lässt, und das selbstschließende Anschweißband mit Feder (120 x 18 mm) aus Edelstahl AISI 304, das ein automatisches Schließen des Tores ermöglicht.
Edelstahl, normaler Stahl oder ein Messingring?
Handelt es sich um eine Außentür? Wählen Sie Edelstahl AISI 304. Unbehandelter Stahl rostet, und ein rostender Stift lässt sich schwergängig bewegen und blockiert schließlich.
Sollten Sie sich doch für eine Lackierung oder Pulverbeschichtung des Tores oder der Tür entscheiden, ist blanker Stahl völlig ausreichend. Schweißen beschädigt die Beschichtung im Bereich der Schweißnaht, daher gehen Sie in dieser Reihenfolge vor: zuerst schweißen, dann lackieren.
Wählen Sie die passende Unterlegscheibe für den Stift. Wir liefern Unterlegscheiben aus Messing und Edelstahl in Größen von 5 x 8 mm bis 15 x 22 mm. Messing läuft etwas ruhiger und quietscht weniger. Edelstahl ist härter und hält bei schweren Türen länger.
Anschweißscharnier, Anschraubscharnier oder Kugellagerscharnier
| Besonderheit | Anschweißscharnier | Schraubscharnier | Kugellagergelenk |
|---|---|---|---|
| Bestätigung | Schweißen | auf die Oberfläche schrauben | Einlässe und Schrauben |
| Untergrund | Stahl | Stahl mit vorgebohrten Löchern, Holz | Holz oder Stahl mit geschweißter Platte |
| Tragfähigkeit | sehr hoch, bis hin zu schweren Toren | beschränkt | hoch, bis zu ca. 100 kg pro Satz |
| Tür abnehmen | Anheben, Stift bleibt stecken | Schrauben lösen | Schrauben locker oder Stift herausgerutscht |
| Wartung | Ring ersetzen, Stift fetten | Schrauben wieder festziehen | praktisch wartungsfrei |
| Werkzeuge | Schweißmaschine | bohren | Meißel und Schraubendreher |
Einen vollständigen Überblick über alle Typen finden Sie in unserem Blog. Welches Scharnier benötigen Sie?.
So schweißt man ein Anschweißscharnier gerade.
- Setzen Sie die Tür mithilfe von Keilen oder kleinen Holzstücken in der richtigen Höhe in den Rahmen ein. Lassen Sie rundherum 3 bis 5 mm Spielraum, außen etwas mehr als innen, da sich Stahl in der Sonne ausdehnt.
- Schieben Sie die beiden Hälften mit dem dazwischenliegenden Ring zusammen und setzen Sie das Scharnier an Tür und Rahmen an. Es ist nun automatisch ausgerichtet.
- Zuerst heften. Eine Punktschweißung oben und unten an jeder Hälfte, mehr nicht. Dann prüfen, ob sich die Tür leicht öffnen lässt.
- Stimmt das? Dann schweißen Sie komplett durch. Arbeiten Sie dabei abschnittsweise und wechseln Sie zwischen Ober- und Unterseite ab; so verzieht sich der Stahl weniger.
- Lassen Sie es abkühlen, heben Sie die Abdeckung vom Stift ab und fetten Sie den Stift ein. Setzen Sie die Abdeckung wieder auf und testen Sie erneut.
Für ein Tor bis ca. 40 kg genügen zwei Scharniere. Bei höheren Gewichten sollte ein drittes Scharnier etwa 200 mm unterhalb des oberen Scharniers angeschweißt werden.
Sicherheit auf der Scharnierseite
Ein angeschweißtes Scharnier ermöglicht das Anheben der Tür, was insbesondere bei Außentüren ein wichtiger Aspekt ist. Befindet sich das Scharnier außen, kann jemand die Tür vom Bolzen heben, sobald das Schloss aufgebrochen wurde.
Zwei Lösungen. Schweißen Sie einen kurzen Stift oder eine Leiste in die Tür ein, die den Rahmen beim Schließen der Tür fixiert, sodass die Tür nicht mehr angehoben werden kann. Alternativ können Sie für die Innenseite ein Scharnier mit Einbruchsicherung aus unserem Sortiment wählen. Sicherheitsscharniere.
Der Rest der Tür zählt genauso viel. Was sonst noch dazugehört, können Sie in folgendem Abschnitt nachlesen: Welche Scharniere und Schlösser benötigt Ihr Zuhause?.
Scharniere an einem Stahlfensterrahmen im Haus
Häuser aus den 1960er und 1970er Jahren weisen häufig Innentürrahmen aus Stahl auf. Die Tür hängt üblicherweise an einer angeschweißten Paumelle oder an einem Scharnier, das an einer angeschweißten Platte befestigt ist.
Wenn Sie diese Türen austauschen möchten, messen Sie zuerst den Mittenabstand zwischen den Scharnierpunkten und die Höhe der Stifte. Falls eine neue Tür nicht passt, dann … Schraubscharnier Oft ist dies die schnellste Route im bestehenden Plan. Falls die Tür nach dem Umschalten klemmt, überprüfen Sie Folgendes: Tür einstellen.
Aus der Praxis unseres Ausstellungsraums
Ein Kunde aus Didam kam mit einem doppelten Stahltor für eine Scheune vorbei. Die linke Hälfte hing sichtbar durch und schrammte an den Pflastersteinen entlang.Sein erster Gedanke war, ein neues Tor anfertigen zu lassen.
Es stellte sich heraus, dass es am Ring lag. Ein 13 x 20 mm großer Messingring an einem über 90 kg schweren Tor war innerhalb von sieben Jahren um fast 4 mm abgeflacht worden. Wir lieferten zwei Edelstahlringe und ein 160 x 20 mm großes, anschweißbares Edelstahlscharnier für die dritte Position. Die Kosten beliefen sich auf weniger als 60 Euro, verglichen mit einem Angebot von 1.400 Euro für ein neues Tor.
Was bestellen Sie jetzt?
Stahltür für den Außenbereich oder Gartentor? Bestellen Sie ein Edelstahl-Anschweißband (120 x 16 mm oder 150 x 20 mm) bei uns. Anschweißscharniere, zwei Stücke bis 40 kg und drei darüber.
Schweres Einfahrtstor oder Scheunentor? Dann greifen Sie zu 180 x 20 mm oder 200 x 22 mm aus einfachem Stahl mit Messingbolzen und Unterlegscheibe.
Ist nur der Ring abgenutzt? Einzelne Ringe aus Messing und Edelstahl von 5 x 8 mm bis 15 x 22 mm finden Sie in derselben Kollektion.
Stahlrahmen mit vorhandenen Löchern? Schauen Sie sich das an Schraubscharniere. Holz statt Stahl? Dann sind Sie bei uns genau richtig! Scharniere oder Kugellagergelenke, und das gesamte Sortiment ist in Scharniere und Drehpunkte.
Brauchen Sie Hilfe?
Sie sind sich nicht sicher, welche Bolzenstärke Sie benötigen? Messen Sie den vorhandenen Bolzen mit einem Messschieber und teilen Sie uns das Gewicht oder die Abmessungen der Tür mit. Wir berechnen die benötigte Stärke dann für Sie. Im Zweifelsfall empfehlen wir immer eine stärkere Ausführung, da ein zu schwaches Scharnier erst nach einigen Jahren durchhängt.
Im Ausstellungsraum sind die Größen nebeneinander ausgelegt, sodass Sie die Stiftstärken vor der Bestellung in der Hand vergleichen können.
Häufig gestellte Fragen
Was ist ein Anschweißscharnier?
Ein Anschweißscharnier besteht aus zwei Hälften, die angeschweißt statt verschraubt werden. Die untere Hälfte hat einen Stift, die obere eine Hülse. Es wird für Stahltüren, Tore und Rahmen verwendet.
Welche Größe muss das Anschweißscharnier haben?
Für ein Gartentor reichen 100 x 16 mm oder 120 x 16 mm Bolzen aus. Für eine Stahltür im Außenbereich verwenden Sie 150 x 20 mm. Für ein schweres Einfahrtstor wählen Sie 180 x 20 mm oder 200 x 22 mm. Die erste Zahl gibt die Bolzenlänge, die zweite die Bolzenstärke an.
Wie viele Anschweißscharniere benötige ich pro Tür?
Zwei Teile für bis zu ca. 40 kg. Wiegt die Tür oder das Tor mehr oder ist es höher als 2 Meter, schweißen Sie ein drittes Teil etwa 200 mm unterhalb des oberen Teils dazwischen.
Wozu dient der Ring zwischen den beiden Hälften?
Der Türring trägt das Gewicht der Tür und verhindert, dass Stahl auf Stahl reibt. Er ist das einzige Teil, das sich abnutzt. Wenn die Tür durchhängt oder quietscht, tauschen Sie zuerst den Türring aus, bevor Sie weitere Teile kaufen.
Edelstahl oder normaler Stahl – was ist die bessere Wahl für den Außenbereich?
Für den Außenbereich empfiehlt sich Edelstahl AISI 304. Unbehandelter Stahl rostet, und ein rostiger Bolzen lässt sich schwergängig bewegen. Soll das Tor lackiert oder pulverbeschichtet werden, ist unbehandelter Stahl zulässig. In diesem Fall sollte zunächst geschweißt und anschließend die Endbearbeitung durchgeführt werden.
Kann ich ein Anschweißscharnier ohne Schweißen montieren?
Nein, es ist zum Schweißen ausgelegt. Falls Sie nicht schweißen können oder wollen, wählen Sie ein Schraubscharnier auf einer geschweißten Platte oder lassen Sie die Scharniere von einem Schweißer anheften.
Kann jemand meine Stahltür von den Bolzen heben?
Bei nach außen öffnenden Türen besteht dieses Risiko. Schweißen Sie einen kurzen Stift oder Streifen in die Tür, der beim Schließen im Rahmen einrastet, oder wählen Sie ein Scharnier mit Einbruchsicherung. Verwenden Sie dazu immer ein gutes Schloss.
